--poprzez LM358 i inne wzmacniacze operacyjne do wzmacniania i wyprowadzania sygnałów sterujących, przy niskim koszcie, wysokiej czułości, stabilnej i niezawodnej pracy, wibracje
--Zalety dużego regulowanego zakresu detekcji są szeroko wykorzystywane w systemach antykradzieżowych samochodów i motocykli.. Obecnie 90% Większość alarmów samochodowych wykorzystuje ten typ czujnika.
--Wnętrze czujnika wykorzystuje technologię montażu powierzchniowego (SMT) i jest zmontowane z importowanych komponentów.. Czujnik można również połączyć z mikrokomputerem jednoukładowym, bezprzewodowo
--Moduł nadajnika, syrena przewodowa itp.. są używane razem i są szeroko stosowane.

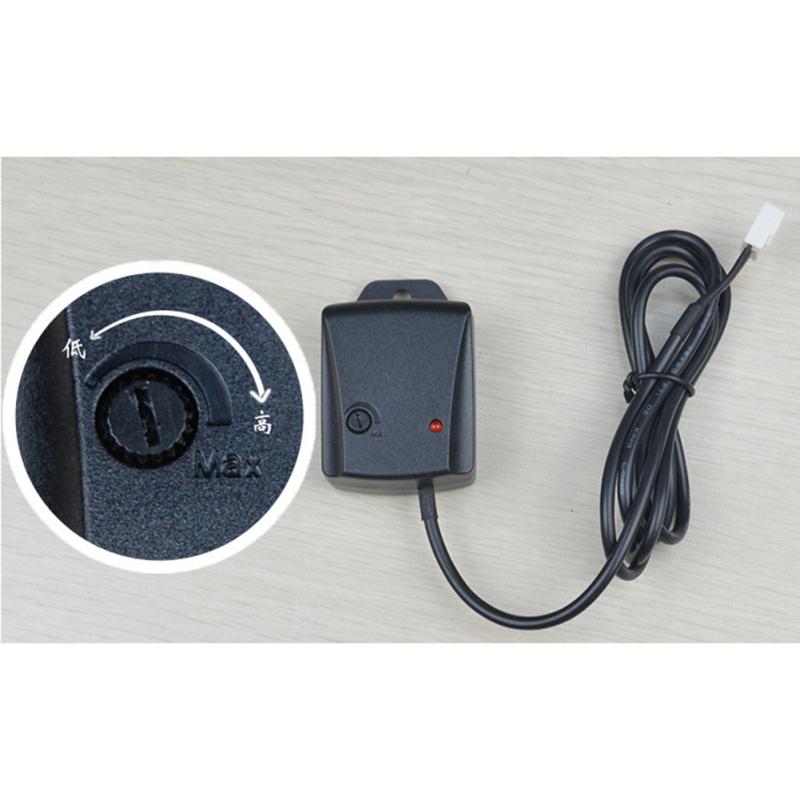

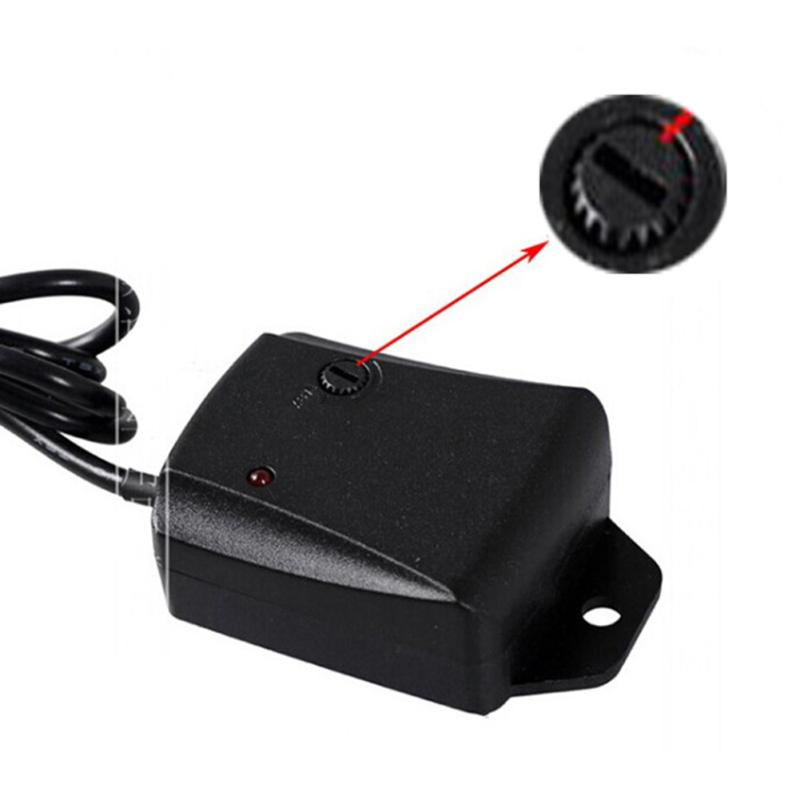

--Czułość jest regulowana. Nadaje się do wszelkiego rodzaju produktów zabezpieczających, produktów testowych itp. i może być bezpośrednio podłączony do portu IO mikrokontrolera.. Wyjście tego wibratora jest izolowane diodą, co pozwala na jego użycie równolegle z oryginalnym wibratorem samochodowym lub wieloma wibratorami.

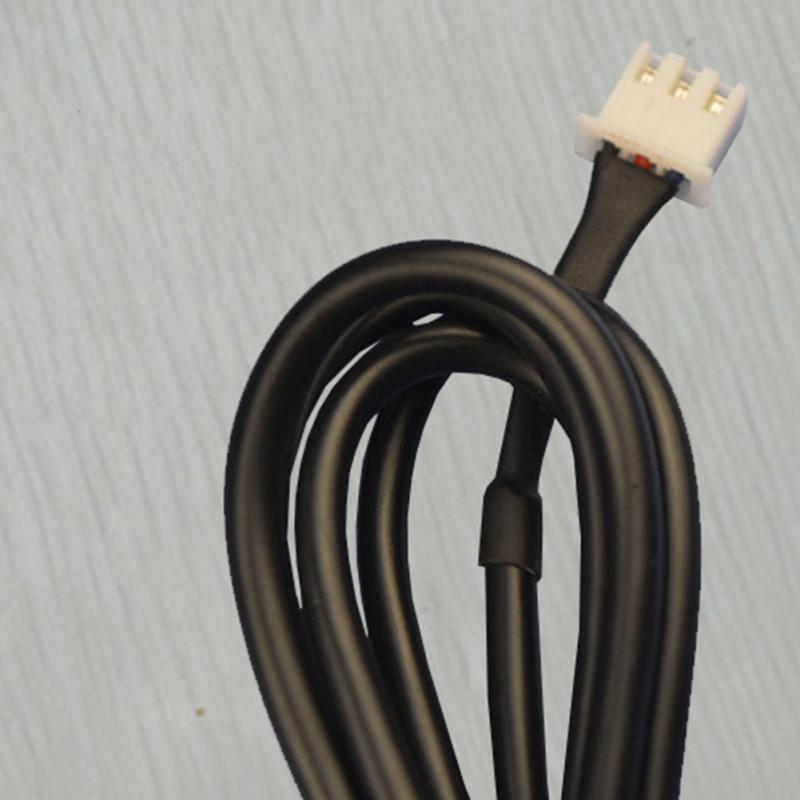

Definicja pinów:
1.Niebieska linia: wyjście sygnałowe, okresowy sygnał pull-down jest wyprowadzany po wykryciu wibracji, co można połączyć z interfejsem mikrokontrolera. Podczas podłączania do mikrokontrolera, proszę podciągnąć rezystor na porcie IO, aby zwykle utrzymywał wysoki potencjał i wibrował.
Podczas indukcji pociągnij go do niskiego poziomu, a gdy wyjście zostanie podciągnięte do 5V, zwykle wyprowadza 5V, a gdy zostanie podciągnięte do 12V, wyprowadza 12V, gdy występują wibracje, wyprowadza niski poziom (teoretycznie 0) do uziemienia.
2. Czarna linia: ziemia
3. czerwona linia: dodatnie zasilanie 5-15V DC
Opis:
Imię: czujnik wibracji samochodu
parametr techniczny:
1. Prąd wyjściowy: ≤100mA (maksymalny prąd obciążenia)
2. Prąd spoczynkowy: ≤6mA
3. Znamionowe napięcie robocze: 12V
4. Napięcie robocze: 5-15V
Opis produktu:
1. Linia niebieska to sygnał wyjściowy przez wyjście wzmacniacza operacyjnego 358 i jest na wysokim poziomie, gdy nie ma wibracji. (zauważ, że pin wyjściowy musi być
Rezystor podciągający), niski poziom, gdy występują wibracje.
2. Zasilanie liniowe: +12V
3. Czarny przewód to przewód uziemiający
Lista rzeczy do spakowania:
1 x czujnik wibracji samochodu
Uwaga:
Fotografowanie światłem i różne wyświetlacze mogą powodować, że kolor przedmiotu na zdjęciu będzie trochę inny niż rzeczywisty.
Pomiary ręczne, proszę pozwolić na błąd 1-3mm, dziękuję.
