Opis:

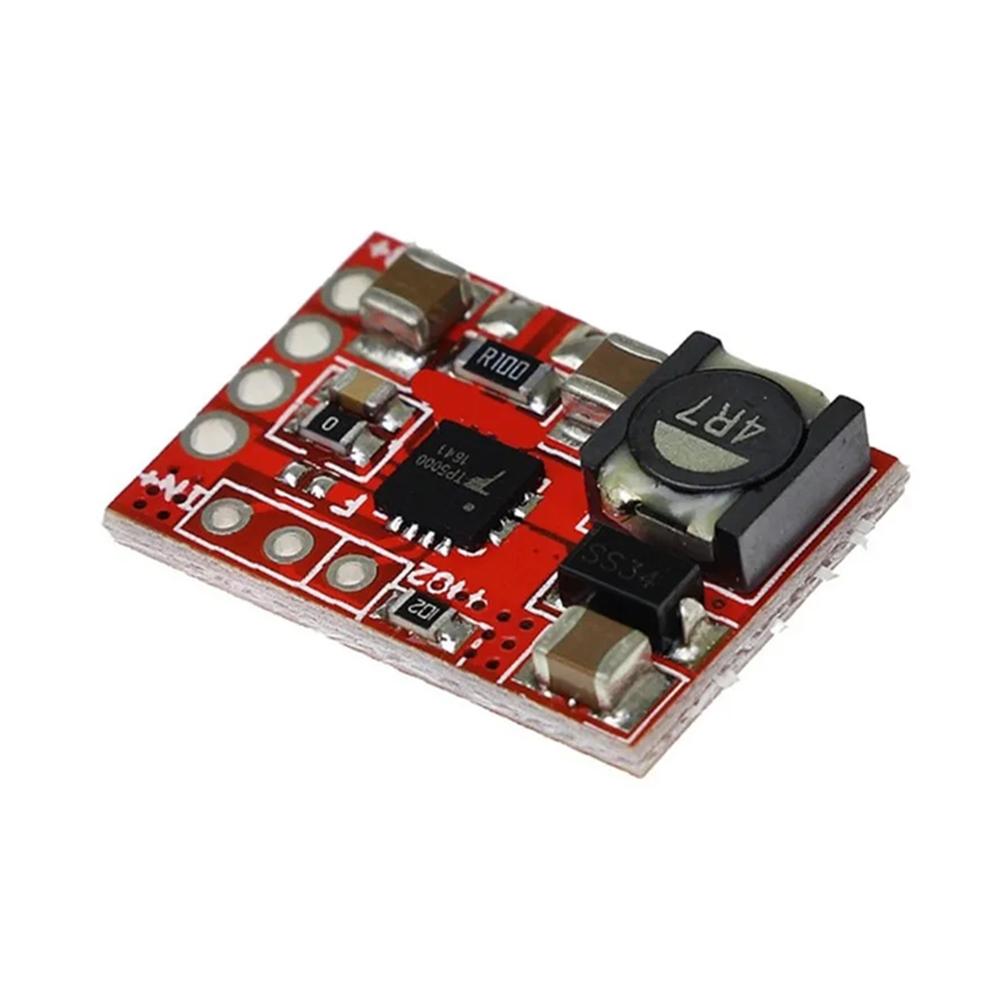

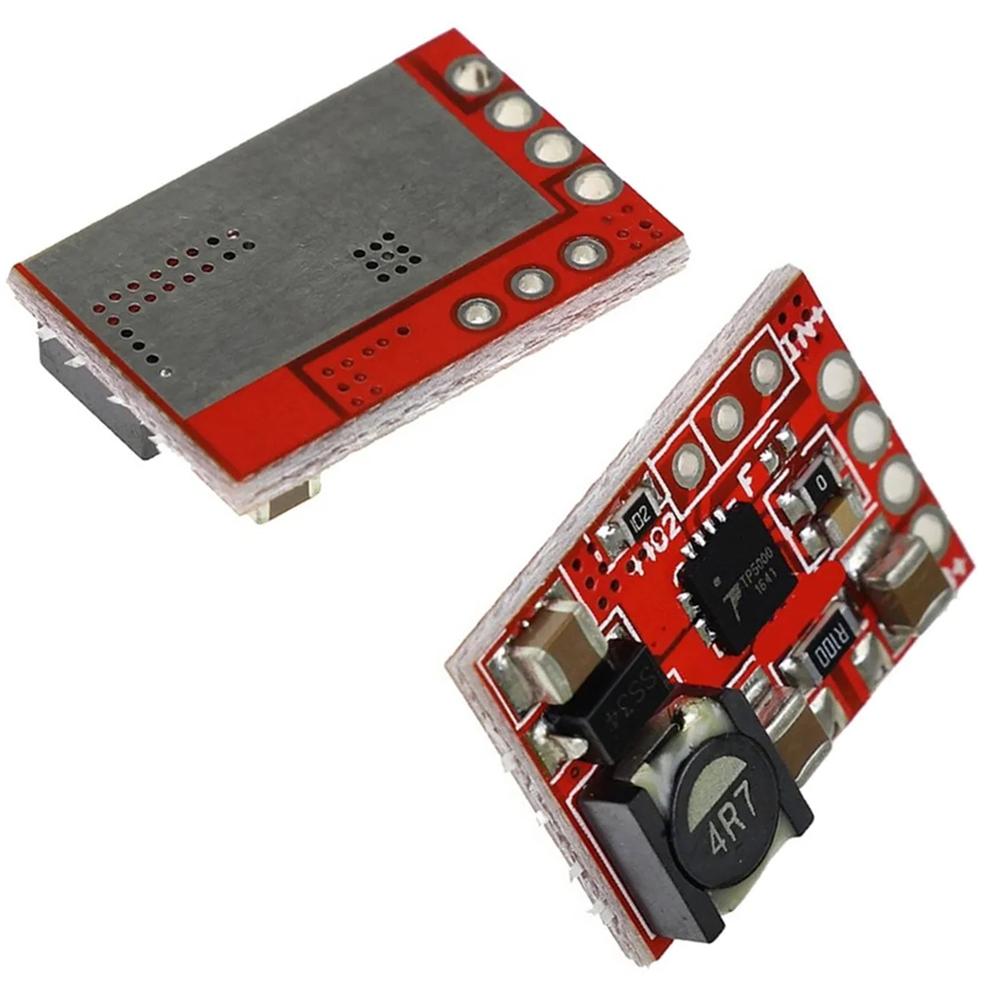

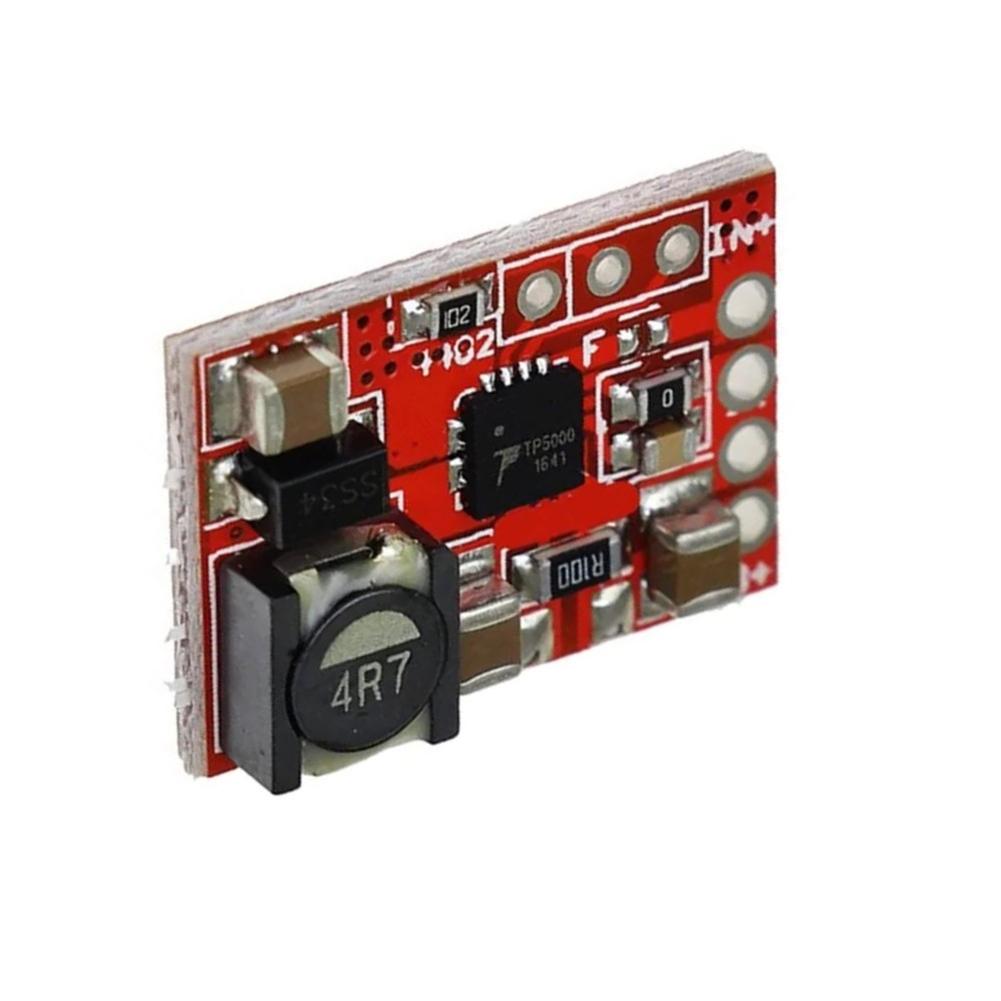

TP5000 3.2V Moduł Ładowania dla Lifepo4 Moduł Ładowania Baterii Litowo-jonowej 4.2V 1A USB Płytka Ładowania Baterii Lipo
Prąd ładowania wynosi 1A, a ładowanie jest utrzymywane na poziomie 1A podczas całego procesu stałoprądowego.. Nie jest wymagane dodatkowe odprowadzanie ciepła, co zmniejsza wpływ ciepła na prąd ładowania.. Skróć czas ładowania. Opcjonalna zwykła bateria litowo-jonowa, litowo-polimerowa lub litowo-żelazowo-fosforanowa, wystarczy zworka do zmiany ustawienia.
Cecha:
Napięcie wejściowe 4.5-9V
Napięcie wyjściowe 4,2V/3,6V plus lub minus %(płytka drukowana domyślnie ustawiona jest na baterię litowo-jonową 4,2 V)
Prąd wyjściowy: domyślnie 1A
Taśma miedziana 5A cewka wysokoprądowa i małych rozmiarów, w pełni zamknięta magnetycznie, niskostratna i o niskich zakłóceniach!

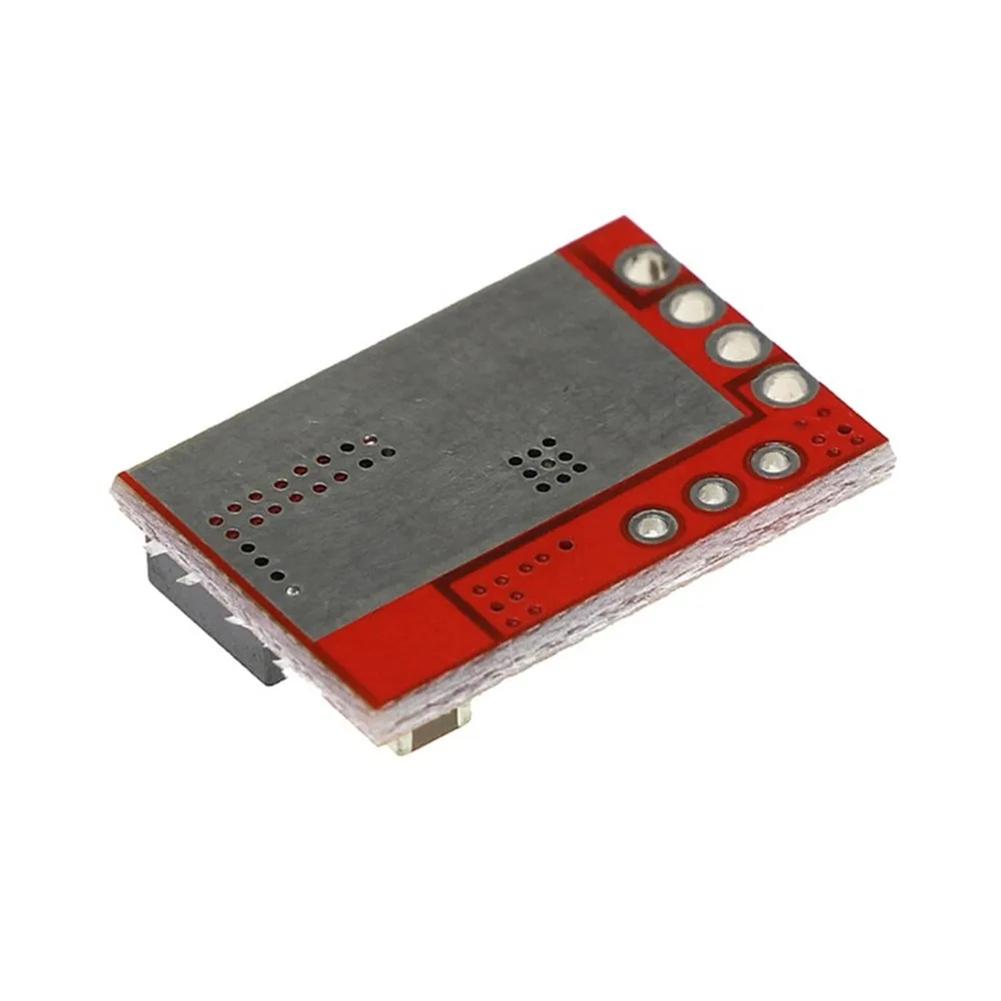

Montaż jednostronny maszyny, ogólnie ultracienki 4 mm, mała powierzchnia, dobre odprowadzanie ciepła, odsłonięta miedź z tyłu dla łatwej instalacji i radiatora
W oparciu o DC-DC step-down, sprawność jest znacznie wyższa niż w przypadku liniowego obwodu ładowania, a ciepło jest znacznie mniejsze.. Prąd ładowania wynosi 1A, ale prąd wejściowy to tylko około 0.7A.
Opcjonalny akumulator litowo-żelazowo-fosforanowy lub zwykły akumulator litowo-jonowy/litowo-polimerowy, można ustawić tylko jeden dla zwory
Mały rozmiar, wielkość monety centowej, ładowanie 1A bez dodatkowego rozpraszania ciepła
Z ochroną przed przegrzaniem, przegrzanie automatycznie zmniejszy prąd, aby zapobiec przepaleniu.
Pełnostronicowe rezystory wysokiej precyzji, najbardziej stabilne charakterystyki temperaturowe wielowarstwowych ceramicznych kondensatorów metali szlachetnych 1210 dla X7R
W pełni automatyczne wyłączanie, dwukolorowy wskaźnik stanu ładowania
Parametry:
Rozmiar: 21,5 mm*14,5 mm*4,2 mm, ultracienki i ultramały, rozmiar monety centowej, jednostronny montaż rozpływowy
Wkład: 4,5-9V(zalecane nie przekraczać 7V)
Napięcie wyjściowe: 4,2V/3,6V plus lub minus % dla wyboru zworką
Prąd wyjściowy: Domyślnie 1A, rozpraszanie ciepła jest wymagane dla więcej niż 0,5A

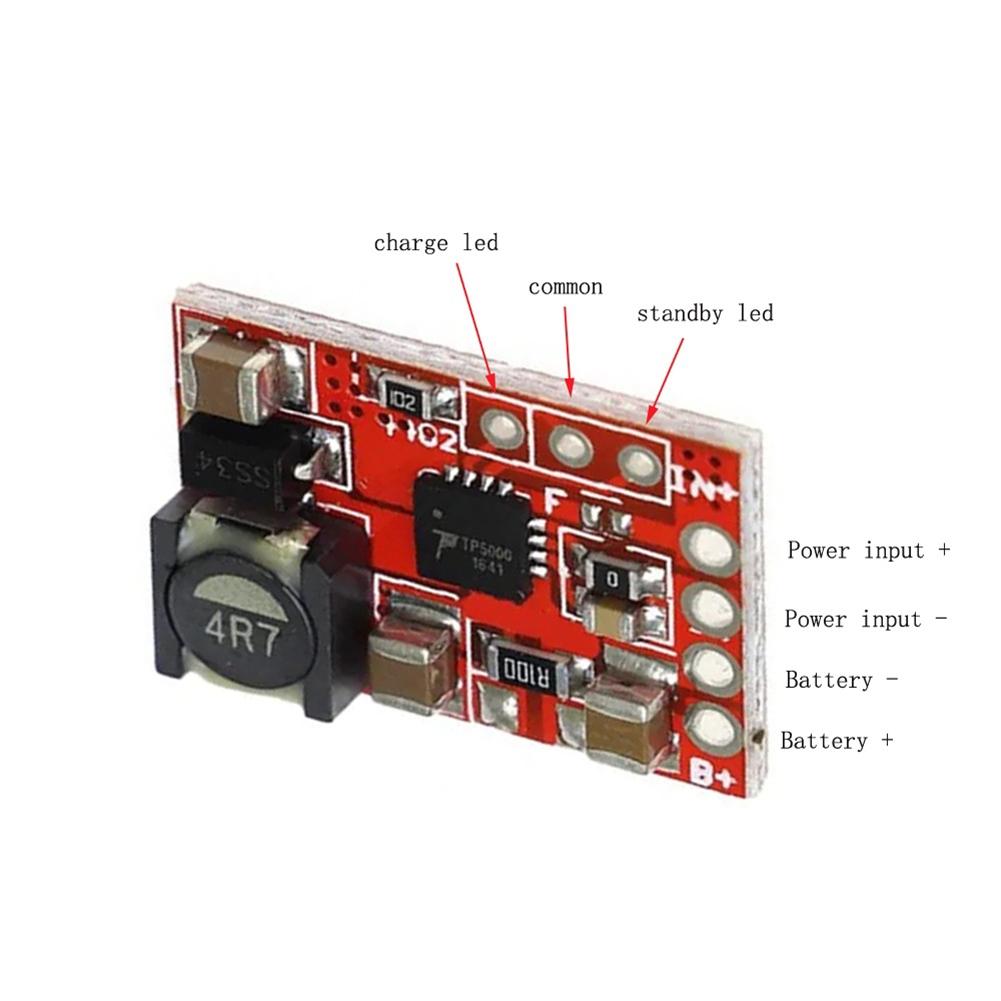

4 bloki zaciskowe, 2 wejścia, 2 baterie i punkt lutowniczy dla diod LED w linii
Instrukcje:

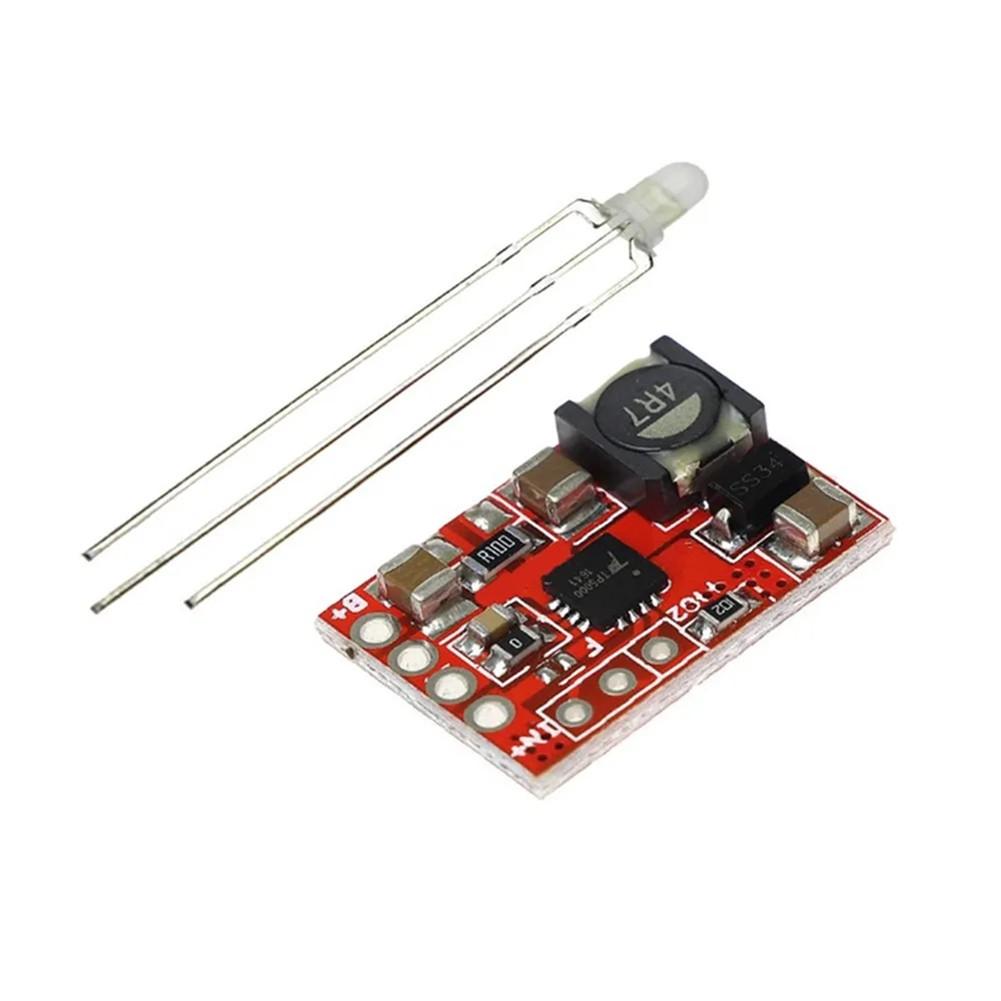

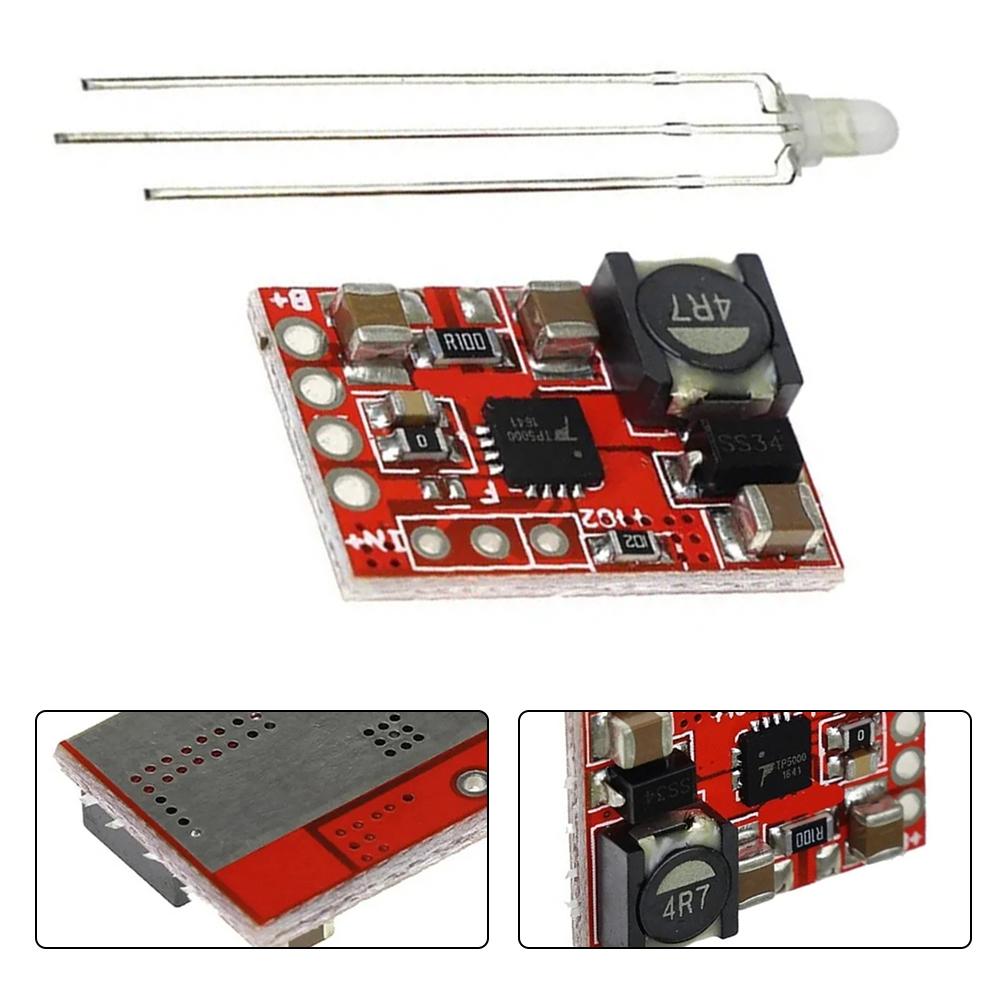

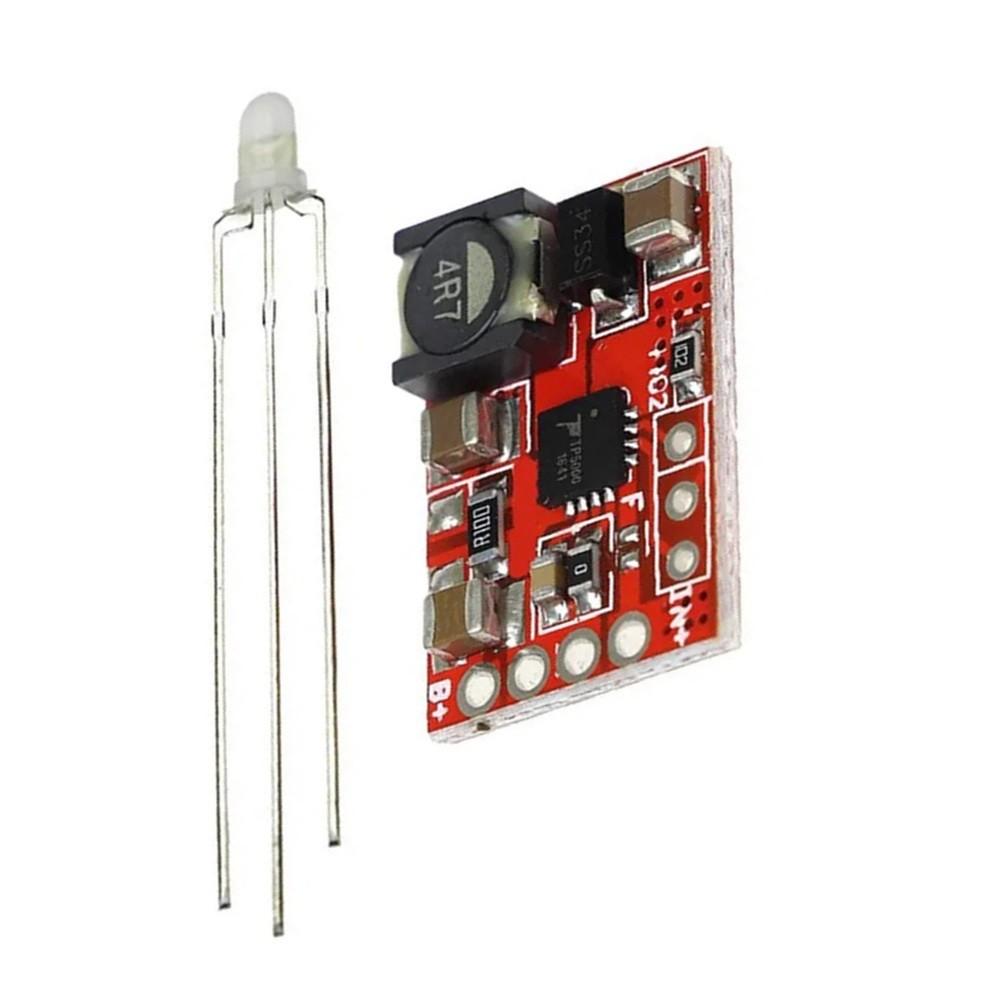

Dioda czerwono-zielona lub czerwono-zielona jest dołączona do obwodu, musisz ją sam przylutować do obwodu, jak pokazano na zdjęciu, najdłuższa noga jest pośrodku, najdłuższa noga jest blisko układu, a najkrótsza noga jest blisko zewnętrznej strony.
Zacisk zasilania jest podłączony do zasilacza 4,5-7V, prąd powinien być większy niż prąd ładowania, a w tym czasie świeci się zielona dioda.
Zacisk akumulatora jest podłączony do akumulatora litowego lub akumulatora litowo-żelazowo-fosforanowego. Jeśli bateria wymaga naładowania, zaświeci się na czerwono
Jeśli potrzebujesz wyregulować prąd, zmodyfikuj potrzebny prąd w rezystorze do próbkowania prądu.. Napięcie próbkowania 0,1V, prąd =0./wartość rezystancji
Obwód został polutowany z 0. rezystor omowy i jest spacja
Pakiet:
*Moduł ładowania
Uwaga:
. Rzeczywisty kolor przedmiotu może nieznacznie różnić się od tego na zdjęciach przedstawionych na stronie internetowej, co jest spowodowane wieloma czynnikami, takimi jak jasność monitora i jasność światła.
2. Proszę pozwolić na niewielkie ręczne odchylenie pomiaru danych.
