funkcje:
100 procent nowy i wysokiej jakości

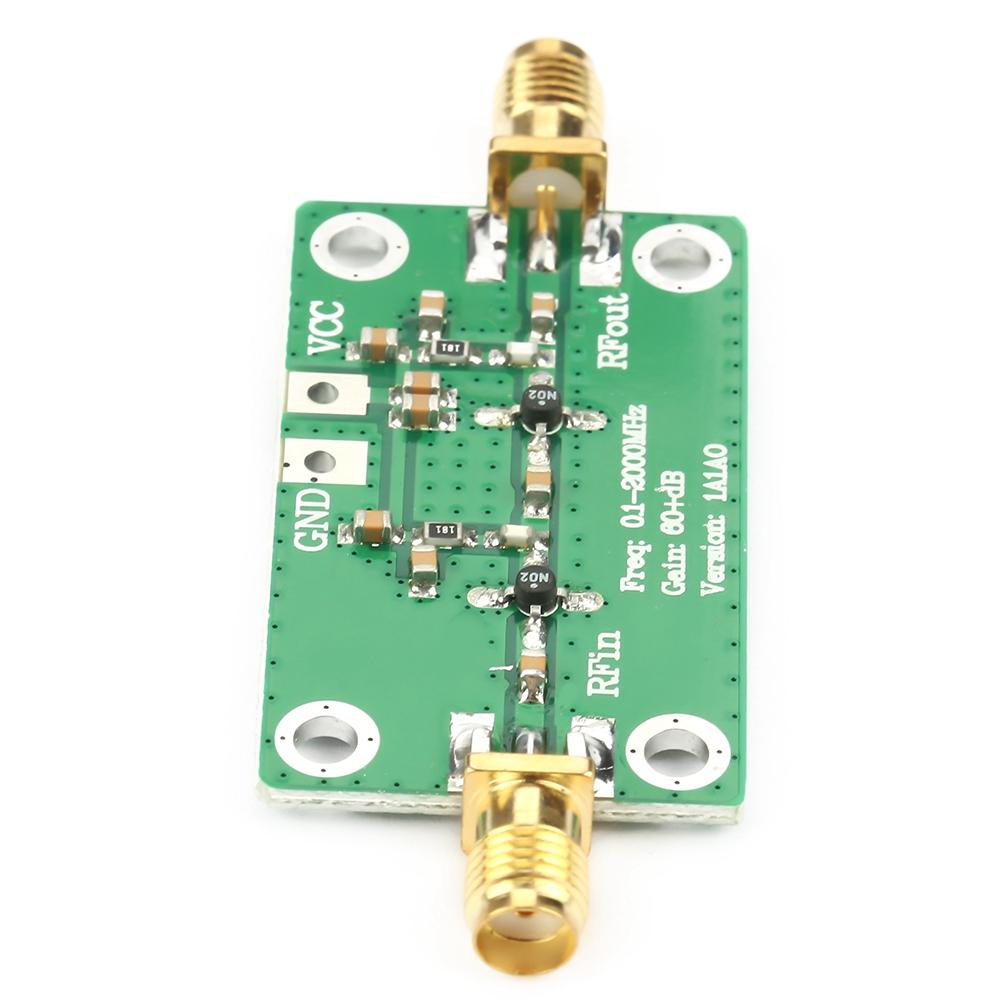

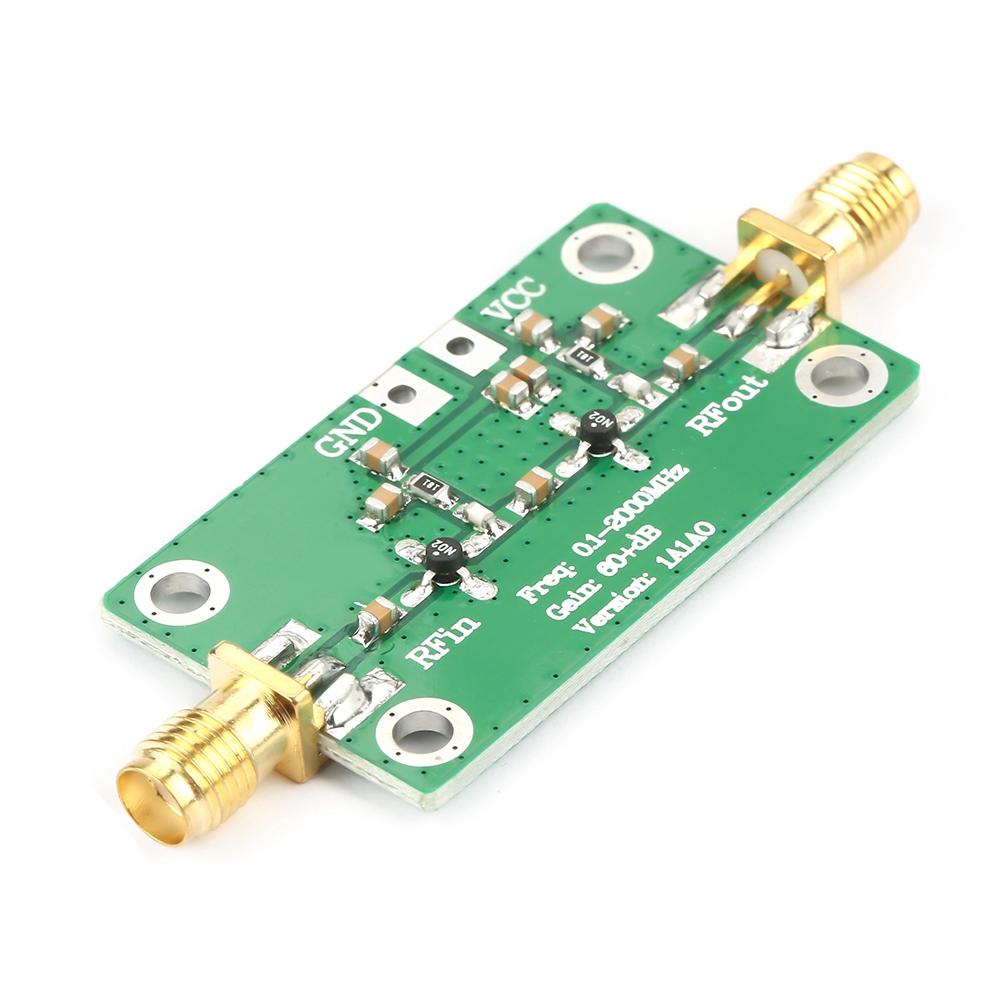

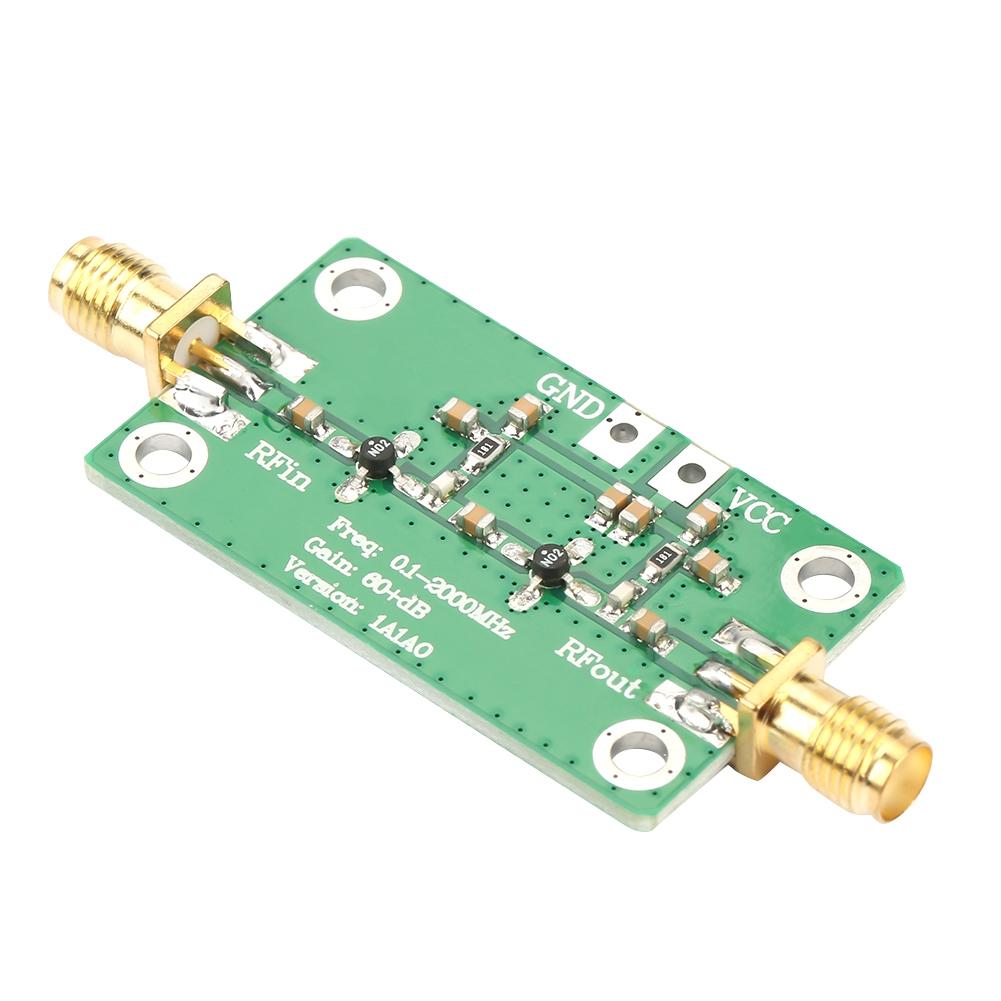

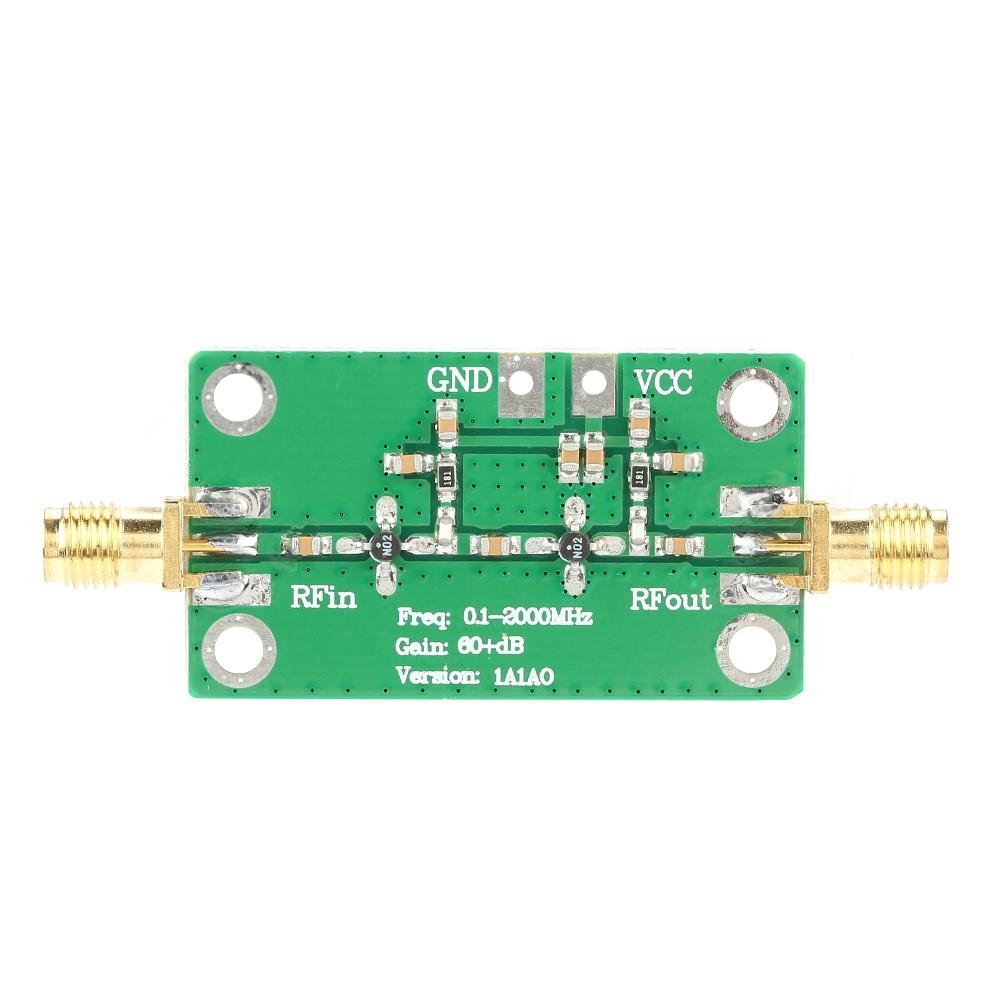

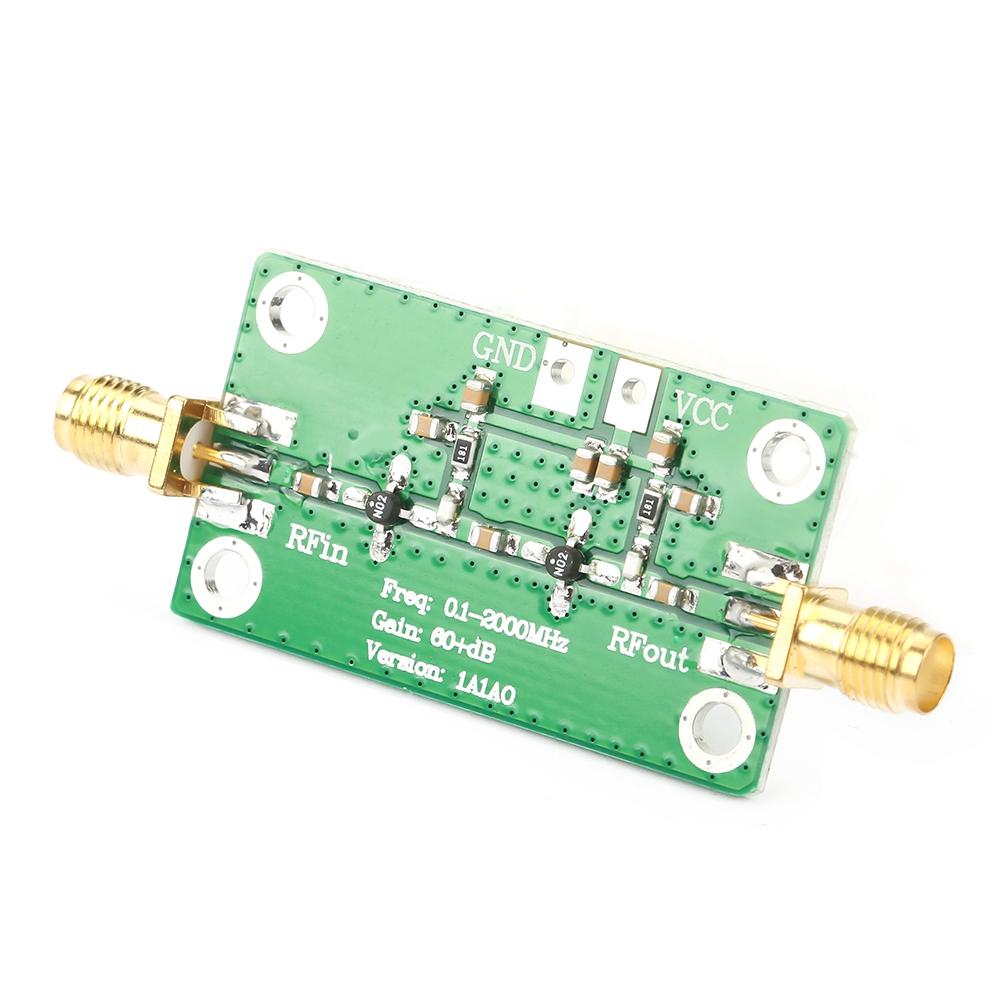

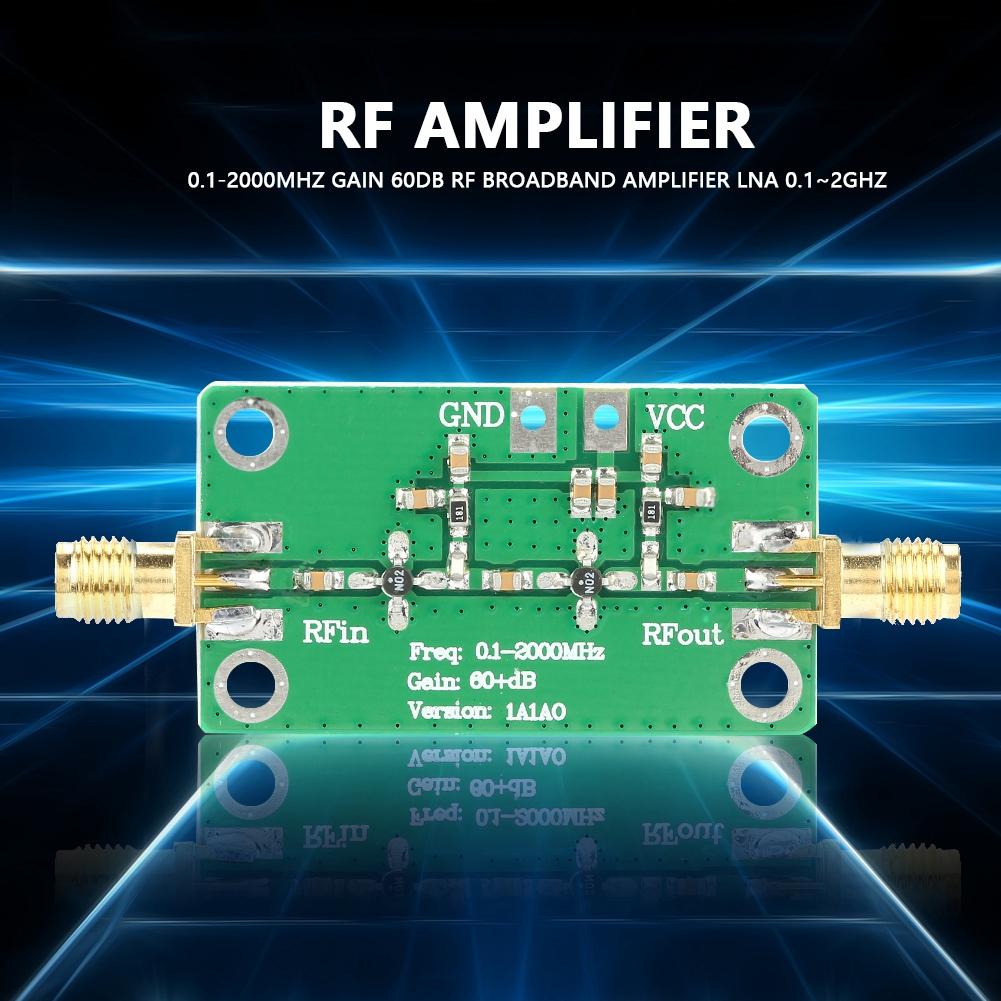

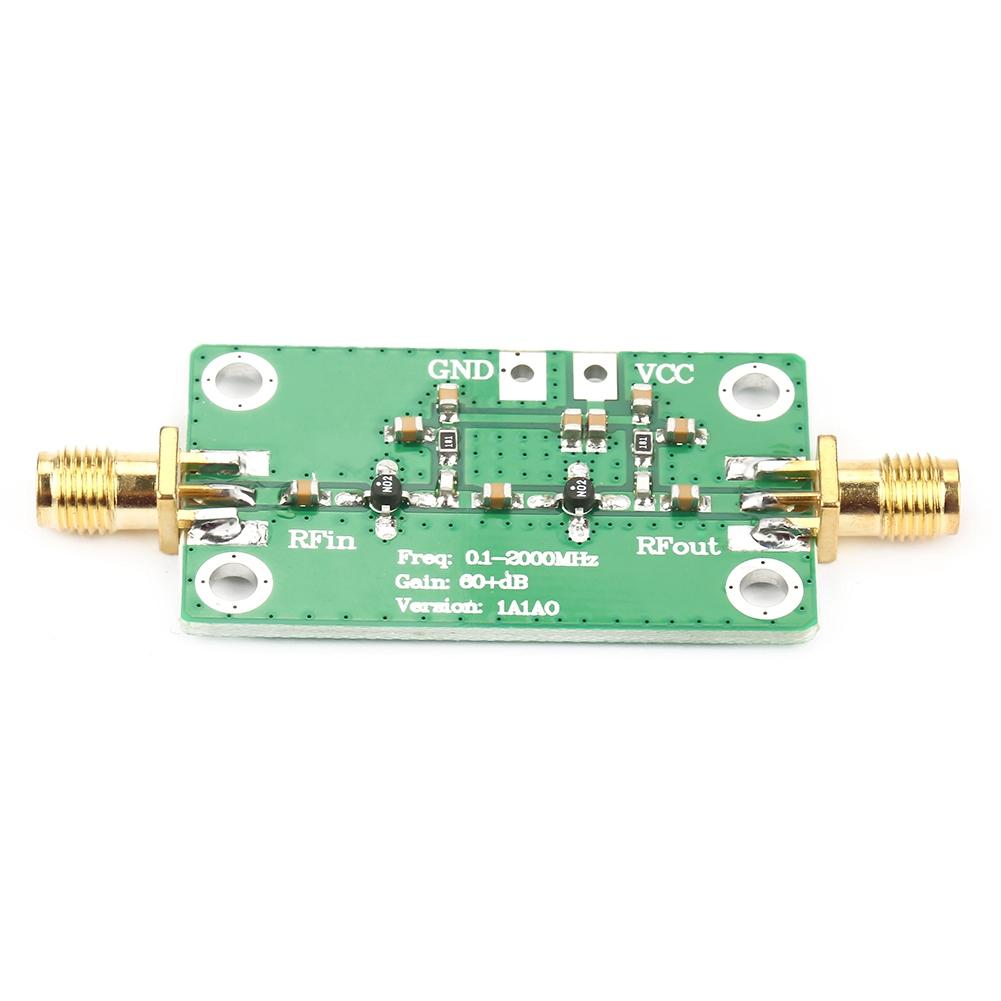

Ten wzmacniacz RF ma niski współczynnik szumów, jest wzmacniaczem LNA RF.

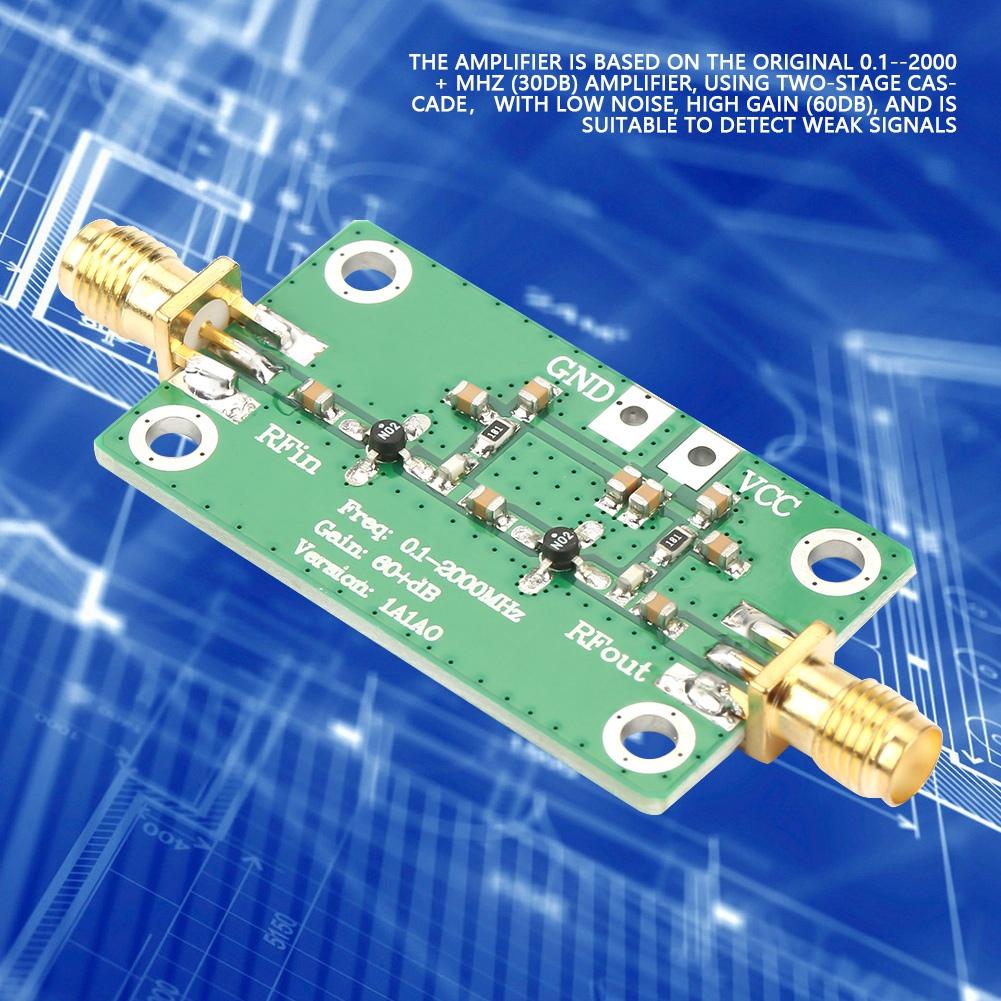

Wzmacniacz jest oparty na oryginalnym 0,1 2000 + MHz (30 dB) wzmacniacz, z kaskadą dwustopniową, niski poziom szumów, wysokie wzmocnienie (60dB)
Ten wzmacniacz o niskim poziomie szumów jest odpowiedni do wykrywania słabych sygnałów.
Podanie: LNA dla głównych aplikacji infrastruktury stacji bazowych komunikacji mobilnej, takich jak karta nadawczo-odbiorcza komunikacji bezprzewodowej, wzmacniacz montowany na wieży (TMA), Projekt aplikacji combinerów, repeaterów oraz końcowego sprzętu bezprzewodowego szerokopasmowego.
Dane techniczne:
LNA: 0.2 2000MHz
Wzmocnienie wzmacniacza: 60dB
Maksymalna moc wyjściowa: + 10dBm (10 mW) @ 1dB punkt kompresji
Działający prąd: 35mA (9V)
Napięcie zasilania: 6 12VDC
Impedancja systemu: 50 omów
Waga: Ok. 8g 0.3oz
Wzmacniacz wykorzystuje kilka wskazówek:
1) Wzmacniacz przy częstotliwości roboczej poniżej 500 MHz ma bardzo dobre płaskie wzmocnienie.. Im niższa częstotliwość, tym wyższa spójność wzmocnienia.
2) Dolny limit częstotliwości pracy kondensatorów wejściowych i wyjściowych wzmacniacza wynosi domyślnie 0,1 µF, może pracować do 0,2 MHz.; można zwiększyć kondensatory wejściowe i wyjściowe, aby rozszerzyć dolną granicę częstotliwości. Aplikacje powinny zwrócić uwagę na poprawę odsprzęgania zasilania i regulatora.
3) Gdy napięcie zasilania 5 8V się zmienia, może być używany jako wzmacniacz o zmiennym wzmocnieniu, wzmocnienie rośnie wraz z napięciem zasilania. Sterowanie DA napięciem zasilania, można kontrolować wzmocnienie wzmacniacza, regulację wzmocnienia.
4) Przy napięciu zasilania 8 10V, niskopoziomowe wzmocnienie 30dB, w którym punkcie wzmacniacz ma niski współczynnik szumów i dobrą stabilność.
5) Przy napięciu 12V, maksymalne wzmocnienie, wzmocnienie niskiej częstotliwości do 32,5 dB,
6) Ponieważ wzmocnienie wzmacniacza jest bardzo wysokie (60dB), przeciążenie uwagi wejściowej (Fmax = 50dBm), podczas użytkowania należy przestrzegać odpowiednich zasad projektowania obwodów RF i mikrofalowych.
Lista pakietów:
1 x Wzmacniacz RF LNA
