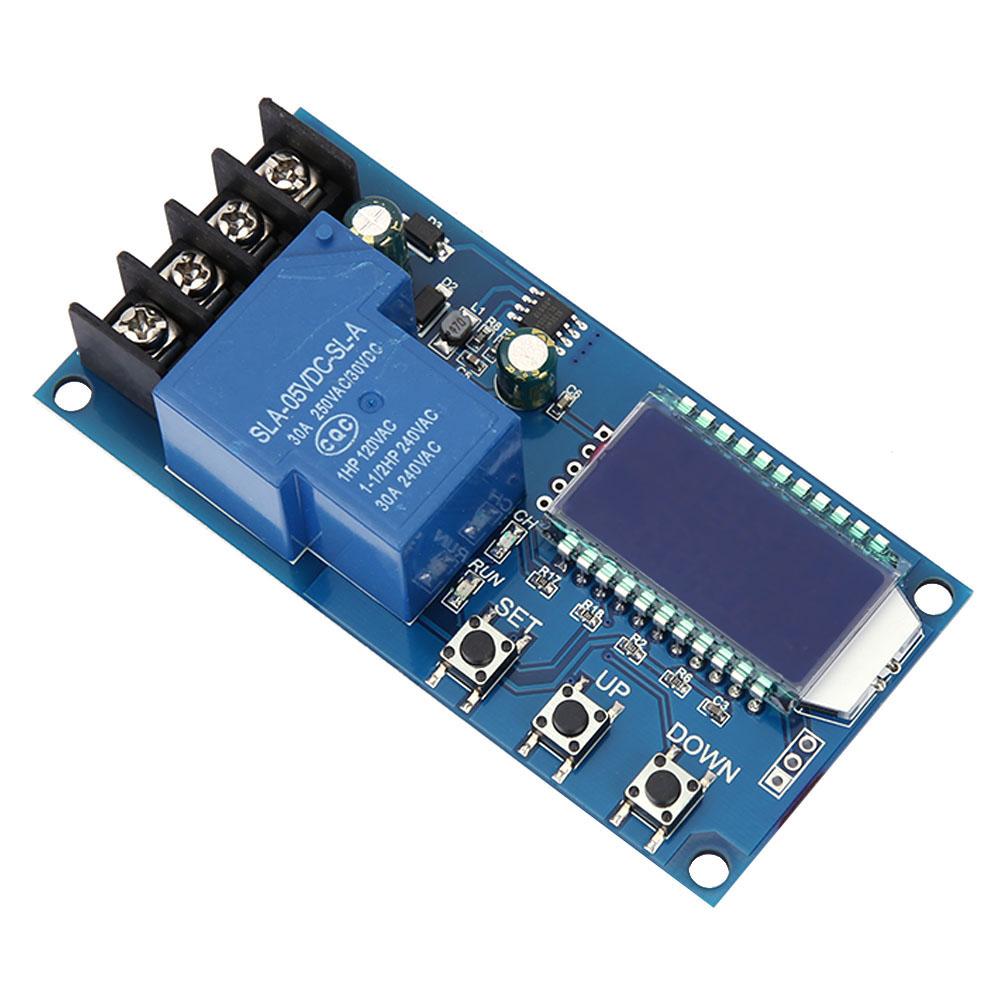

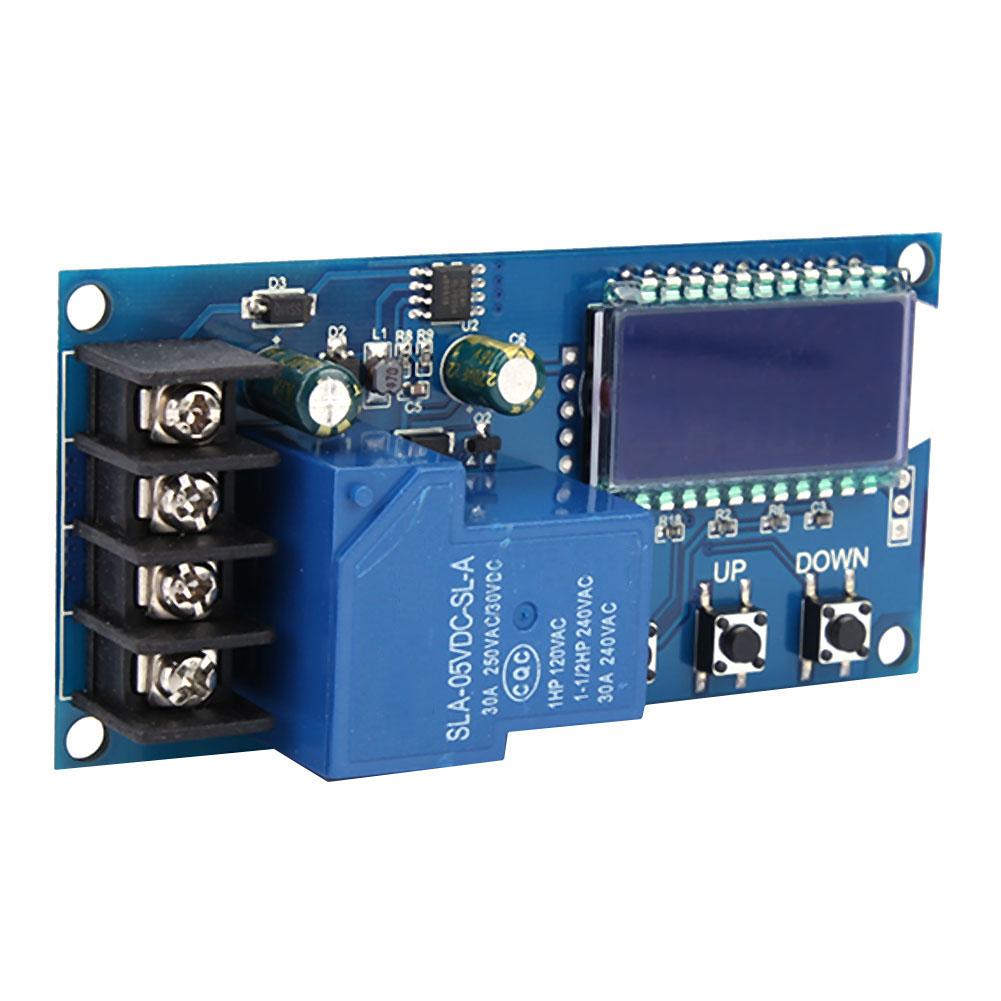

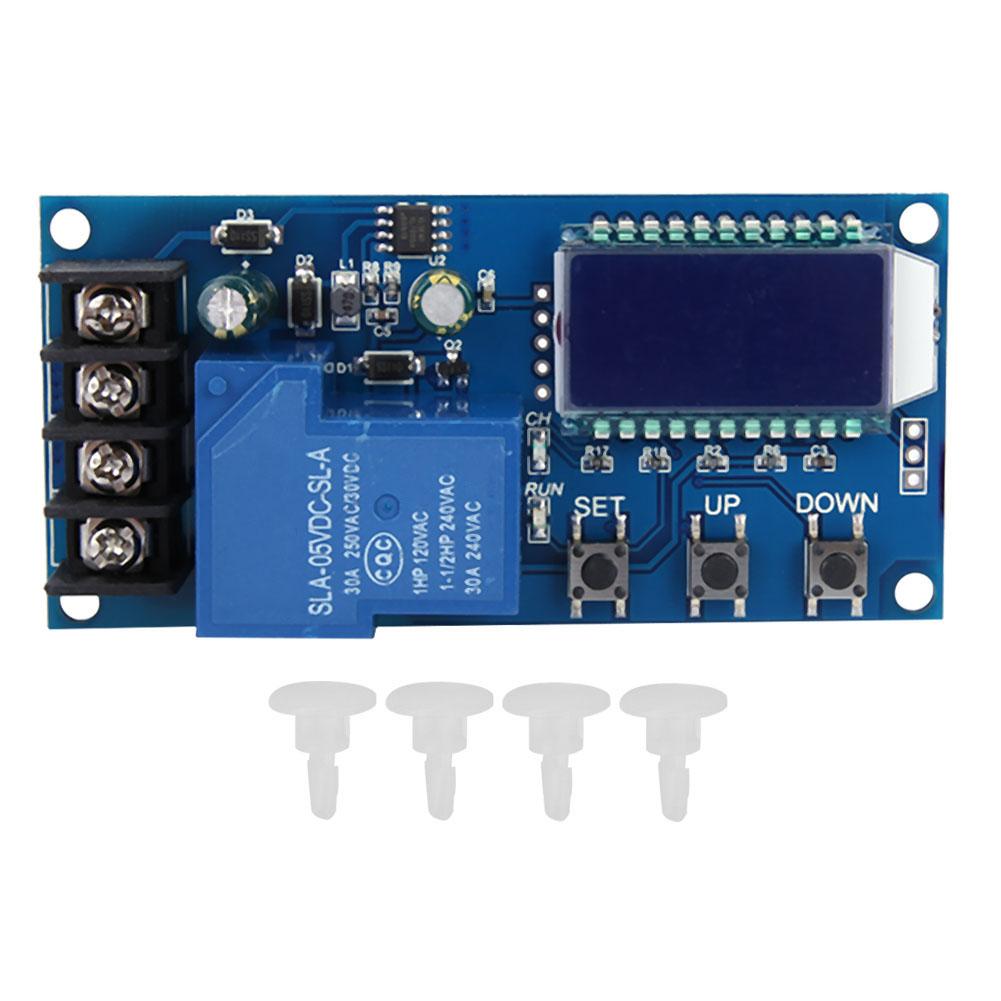

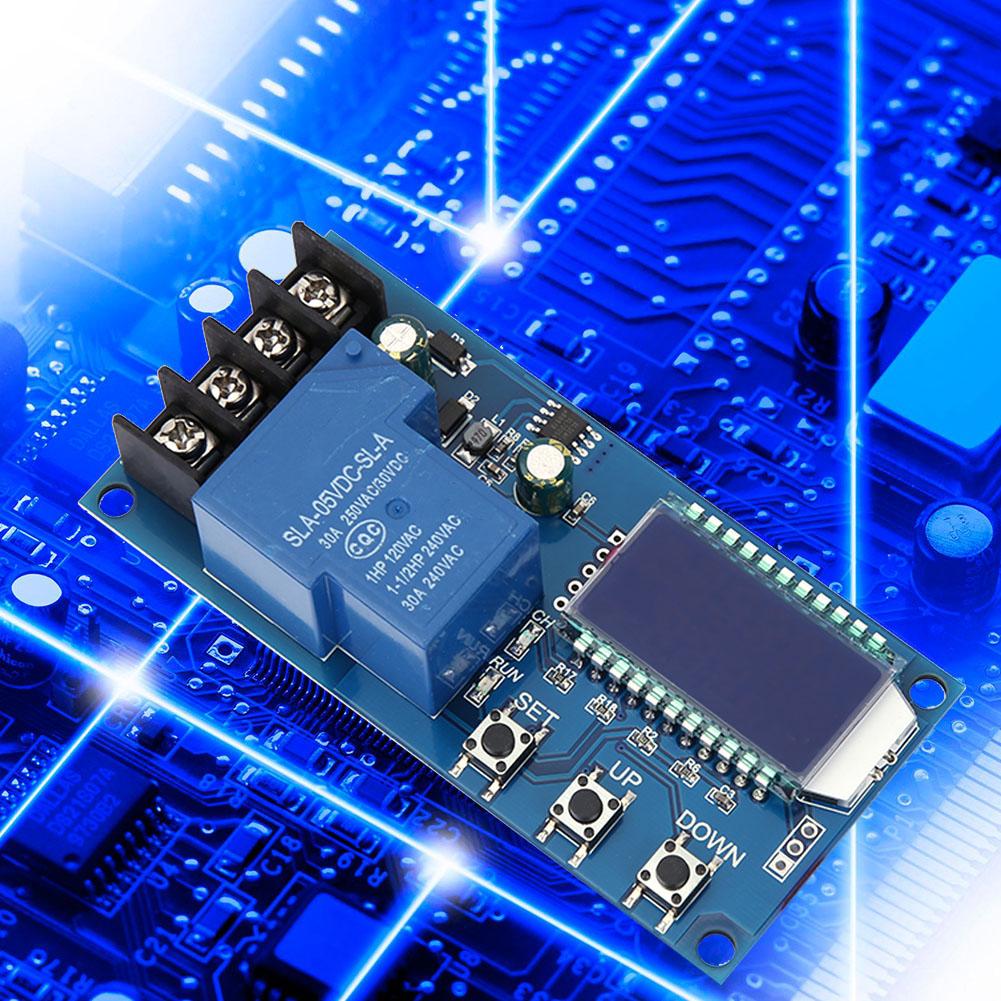

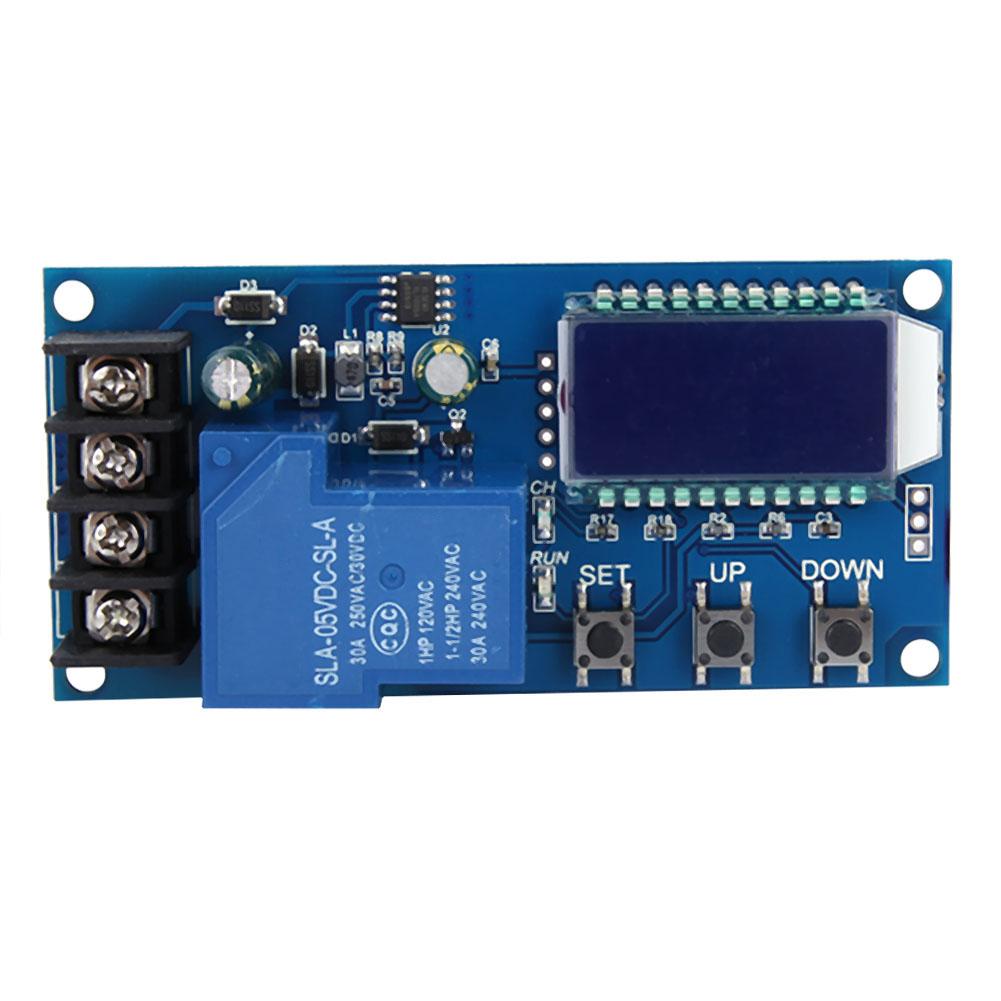

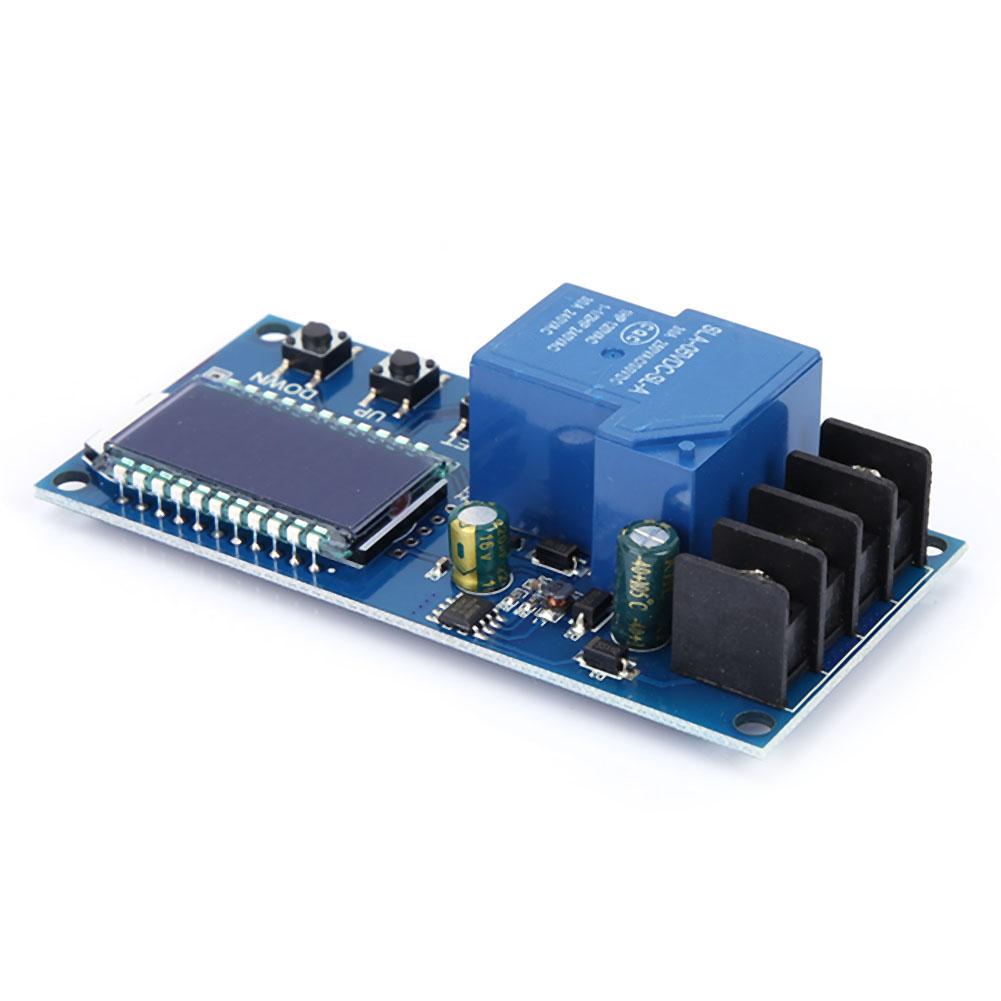

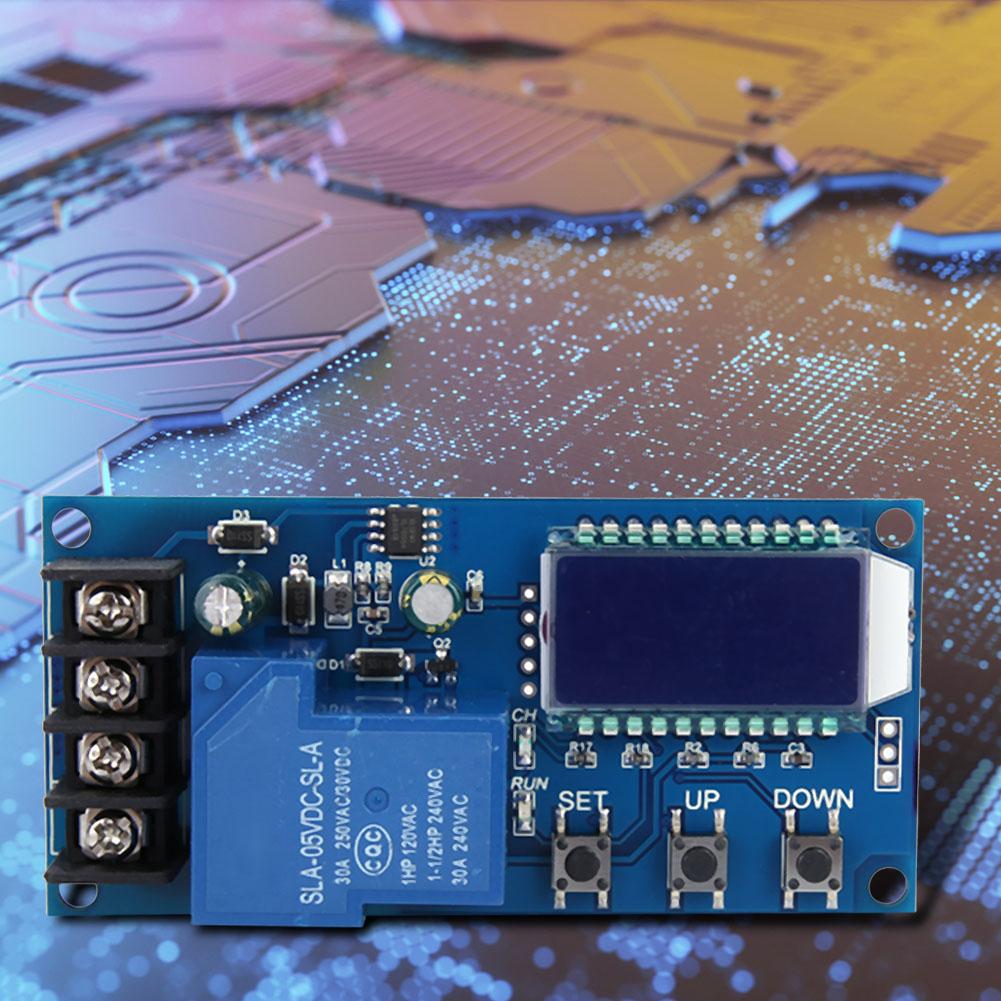

XY L30A 6 60V Moduł Kontroli Ładowania Baterii Płytka Zabezpieczająca Wyświetlacz LCD

funkcje: 1. Ten moduł kontroli ładowania może automatycznie kontrolować ładowanie i rozładowywanie baterii w celu ochrony baterii. 2. Wyświetlacz LCD, napięcie baterii, procent naładowania i czas ładowania na pierwszy rzut oka. 3. Odpowiedni dla akumulatora 6 60V, akumulatora litowego itp. 4. Regulowany czas ładowania, ze wskaźnikiem stanu pracy. 5. Obsługa zestawu portów szeregowych UART. Specyfikacja: Model: XY L30A, XY L10A (Opcjonalny) Maksymalny prąd sterujący: 30A, 10A Napięcie sterujące: DC 6V 60V Średnica przyssawki: 60 mm Precyzja kontroli:0,1V Typ wyjścia:Wyjście bezpośrednie Błąd napięcia:0,1V Wymiar: 92*45*2.2mm 3.62*1.77*0.09in, 79*42*18mm 3.11*1.65*0.71in Opis funkcji: 1) Funkcja automatycznej kontroli ładowania Ustawiając Napięcie graniczne górne wolt HI: W GÓRĘ ;

Napięcie graniczne dolne wolt LI: dn ; Przekaźnik się włącza NA a ładowarka zaczyna ładować dla bateria

gdy Aktualne napięcie baterii jest mniejsze niż Napięcie graniczne dolne

dn . Przekaźnik się włącza POZA i do zakończ automatyczne ładowanie

gdy Aktualne napięcie baterii jest wyższe niż Napięcie górnej granicy W GÓRĘ . 2) Funkcja kontroli czasu ładowania Jak i włączyć funkcję kontroli czasu? Umożliwi funkcję kontroli czasu przez s ustawienie parametru OP nie jest 0

po wprowadzanie zestawu parametrów

menu.

OP domyślny parametr to: : h , domyślnie funkcja kontroli czasu nie jest włączona; Po włączeniu Funkcja Kontroli Czasu ( OP

nie jest równe 0 ): Przekaźnik włączy się, a ładowarka rozpocznie ładowanie akumulatora, a system rozpocznie odmierzanie czasu, gdy napięcie akumulatora będzie mniejsze niż Napięcie graniczne dolne

dn . Przekaźnik wyłączy się i zakończy ładowanie, jeśli aktualne napięcie akumulatora jest wyższe niż napięcie górnej granicy. W GÓRĘ

podczas pomiaru czasu. Przekaźnik wyłączy się i zakończy ładowanie, jeśli aktualne napięcie baterii jest niższe niż napięcie górnego limitu. W GÓRĘ

ale czas( OP ) dobiegło końca. Przekaźnik pozostanie WŁĄCZONY i będzie ładował, jeśli aktualne napięcie baterii jest mniejsze niż Napięcie graniczne dolne

dn

nawet jeśli czas( OP ) dobiegło końca. Moduł automatycznie wyłączy funkcję kontroli czasu ładowania. I migający H:ER

na ekranie, aby przypomnieć użytkownikom, że ustawienia parametru czasu są nieuzasadnione. Naciśnij dowolny klawisz, aby zatrzymać miganie. Uwaga: Format czasu: 00:59 (00 jest godziny, 59 jest minuty) Maksymalny czas to 99:59 który jest o 100 godzin. 3) UART c omunikacja i ustawienia parametrów System obsługuje funkcje przesyłania danych UART i ustawiania parametrów (Poziom TTL); UART: 115200, 8, 1 NIE. Dowództwo Funkcjonować 1 NA Przekaźniki włączone 2 POZA Przekaźniki wyłączone 3 Początek Rozpocznij przesyłanie danych 4 Zatrzymać Zatrzymaj przesyłanie danych 5 Czytać Przeczytaj ustawienie parametru! 6 dw10.0 Ustaw volt LI: dn 7 w górę20,0 Ustaw wolt HI: W GÓRĘ 8 xx:xx Ustaw czas ładowania OP . 00:00 służy do zatrzymania funkcji kontroli czasu ładowania Format wiadomości przesyłania danych: Napięcie baterii + procent baterii + czas ładowania + stan ładowania 12.0V, 020percent , 00:10, PO Ustaw parametr: 1) LCD wyświetli SET po wejściu do menu ustawień parametrów przez długie naciśnięcie przycisku SET . 2) Zmień ustawione parametry przez krótkie naciśnięcie przycisku ZESTAW . 3) Ustaw wartość parametru przez długie lub krótkie naciśnięcie przycisku W GÓRĘ

i NA DÓŁ . 4) W razie potrzeby powtórz krok 2 i krok 3, aby ustawić inne parametry. 5) Automatycznie zapisz i wyjdź z menu ustawień przez długie naciśnięcie przycisku SET po ustawieniu wszystkich parametrów. Opis przycisku: W normalnym interfejsie wyświetlacza: 1) Wyświetl aktualnie ustawione parametry przy krótkim naciśnięciu przycisku ZESTAW ; 2) Przełączanie wyświetlania procentu naładowania i czasu ładowania przy krótkim naciśnięciu przycisku W GÓRĘ ; 3) Włącz przekaźnik ON lub OFF przy krótkim naciśnięciu przycisku NA DÓŁ . Przekaźnik wyłączy się i wyświetli OFF, jeśli przekaźnik zostanie wyłączony. 4) Ustaw stan podświetlenia LCD(L P) kiedy długo naciśniesz przycisk W GÓRĘ . POZA: Podświetlenie pozostanie jasne. NA: Podświetlenie zostanie automatycznie wyłączone po 5 10 sekundach. 5) Długie naciśnięcie SET przycisk

do wprowadź ustawienia parametrów

menu. Obliczanie procentu napięcia: procent napięcia = napięcie baterii (wolt HI minus wolt LI) Dodatkowe funkcje: 1) Funkcja nagrywania czasu ładowania: Produkt zarejestruje pełny czas ładowania, gdy kontrola czasu ładowania nie jest włączona. Miganie pokazuje czas ładowania po wejściu do interfejsu wyświetlania czasu. Dane zostaną opróżnione po wyjściu z interfejsu wyświetlania czasu lub po włączeniu następnego ładowania (przekaźnik jest włączony) 2) Automatyczne wykrywanie parametrów: System błyśnie BŁĄDZIĆ

aby wskazać przypomnienie, gdy parametr jest ustawiony i wychodzenie, ale Napięcie graniczne dolne

dn

więcej niż napięcie górnej granicy W GÓRĘ . 3) Wykrywanie podłączenia baterii: Ten produkt jest podłączony do baterii. Jeśli bateria nie jest podłączona, system wyświetli nbE

na dolnej linii, żeby ci przypomnieć; FAQ: 1) Jaki jest zakres napięcia sterującego? Jaki jest odpowiedni zakres baterii? Zakres napięcia sterującego wynosi DC 6V 60V. Ale maksymalne napięcie akumulatora wynosi 48 V. Ponieważ napięcie akumulatora 48 V wynosi 60 V po pełnym naładowaniu. 2) Przekaźnik jest automatycznie włączany i wyłączany w sposób ciągły po włączeniu zasilania i migającym świetle? Dzieje się tak, ponieważ prąd ładowania jest zbyt duży lub pojemność baterii jest zbyt mała, co powoduje, że napięcie baterii natychmiast przekracza dolną granicę napięcia. dn

wartość, a następnie przekaźnik wyłączy się. Ale napięcie szybko spada do napięcia dolnego limitu dn

po wyłączeniu przekaźnika, a następnie rozpoczęciu ładowania. Cykl i cykl. W tym momencie należy zmniejszyć prąd ładowania. Zwykle prąd ładowania wynosi 10 15 procent pojemności baterii. Na przykład, jeśli pojemność akumulatora wynosi 20AH, prąd ładowania wynosi 2 3A. Należy pamiętać, że ładowanie dużym prądem może spowodować nagrzewanie się, starzenie się, wybrzuszenie, a nawet eksplozję akumulatora. 3) Jaka metoda kontroli? To jest regulacja napięcia. Na przykład:Napięcie graniczne dolne dn

jest ustawiony na 12.0V. Napięcie graniczne górne W GÓRĘ

jest ustawione na 14,5 V. Zamknie wyjście, gdy napięcie zostanie naładowane do 14,5 V. Przekaźnik włączy się i rozpocznie ładowanie, gdy napięcie spadnie do 12,0 V. 4) Czy może być cyklicznie automatycznie? Tak, może. Tryb sterowania napięciem kontroluje tylko wyłączanie i włączanie. 5) Czy może ograniczyć prąd? Nie może ograniczać prądu, prąd ładowania jest całkowicie zależny od Twojej ładowarki. 6) Czy mogę ładować akumulator 24 V, wprowadzając napięcie 12 V? Lub naładować akumulator 12 V, wprowadzając 48 V?

To jest prosty regulator napięcia tylko do WŁĄCZANIA WYŁĄCZANIA. Nie może zmienić napięcia wyjściowego. Lista pakietów: 1 * moduł kontroli ładowania
