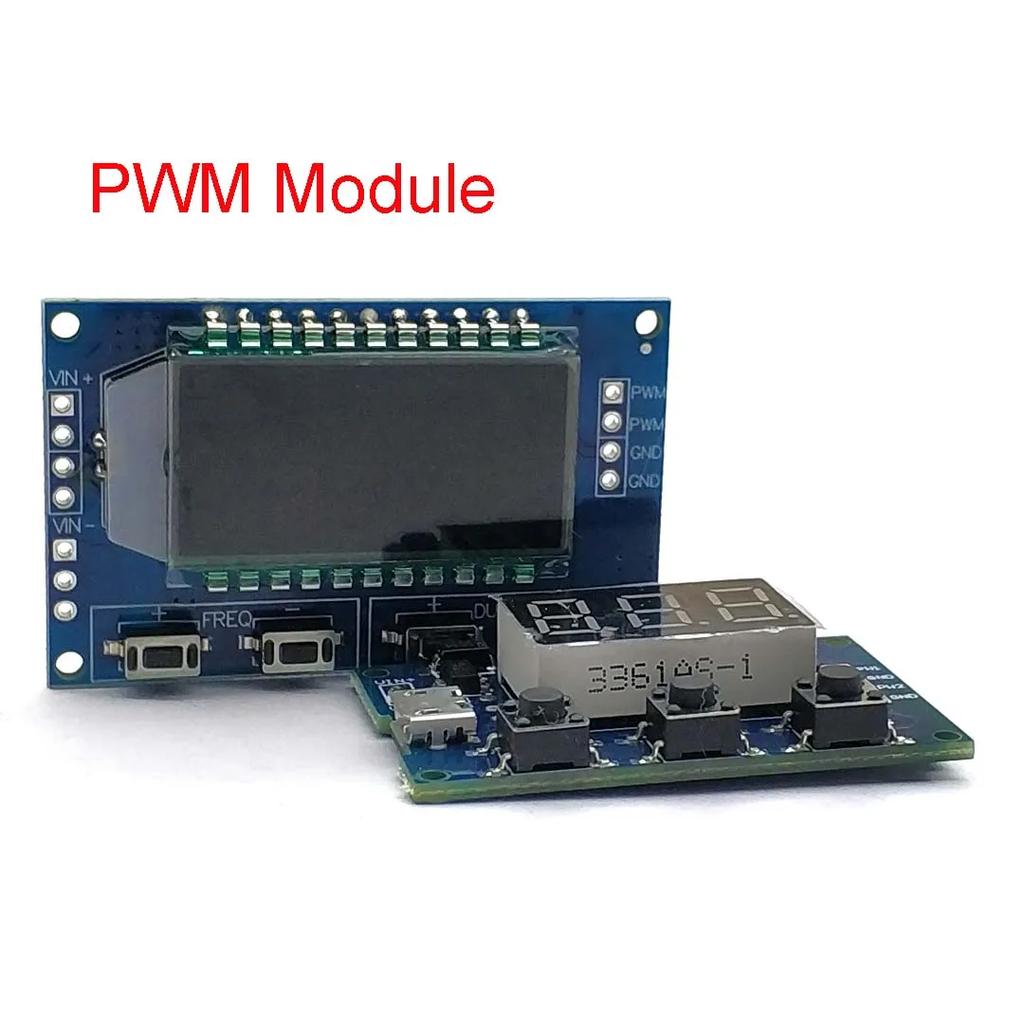

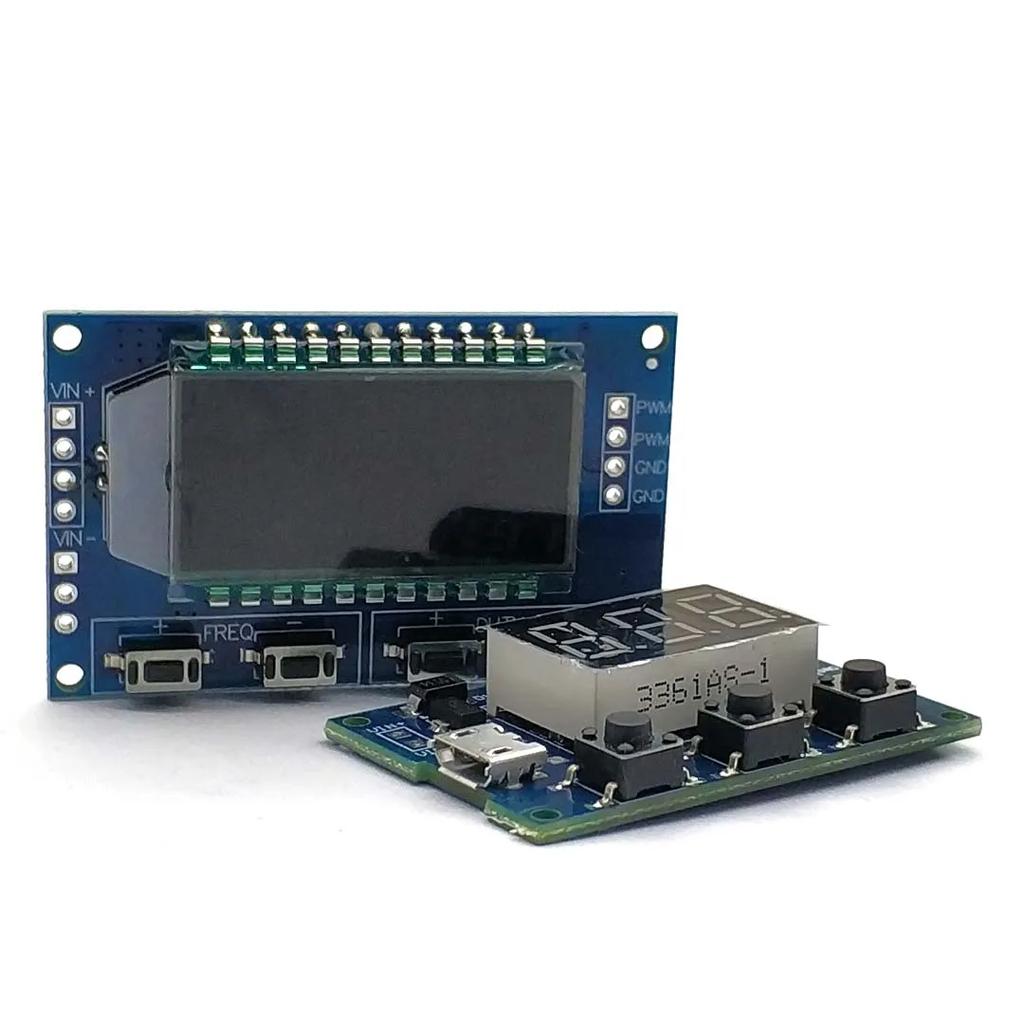

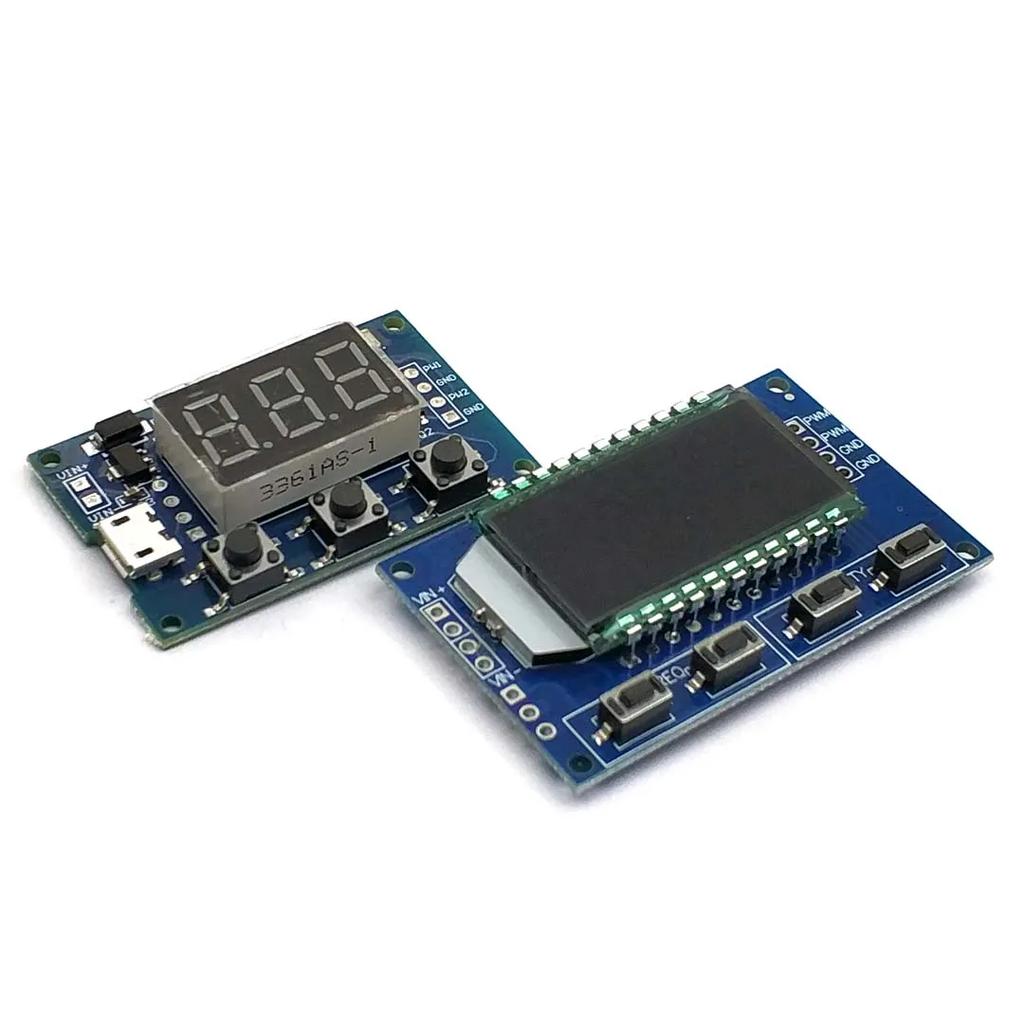

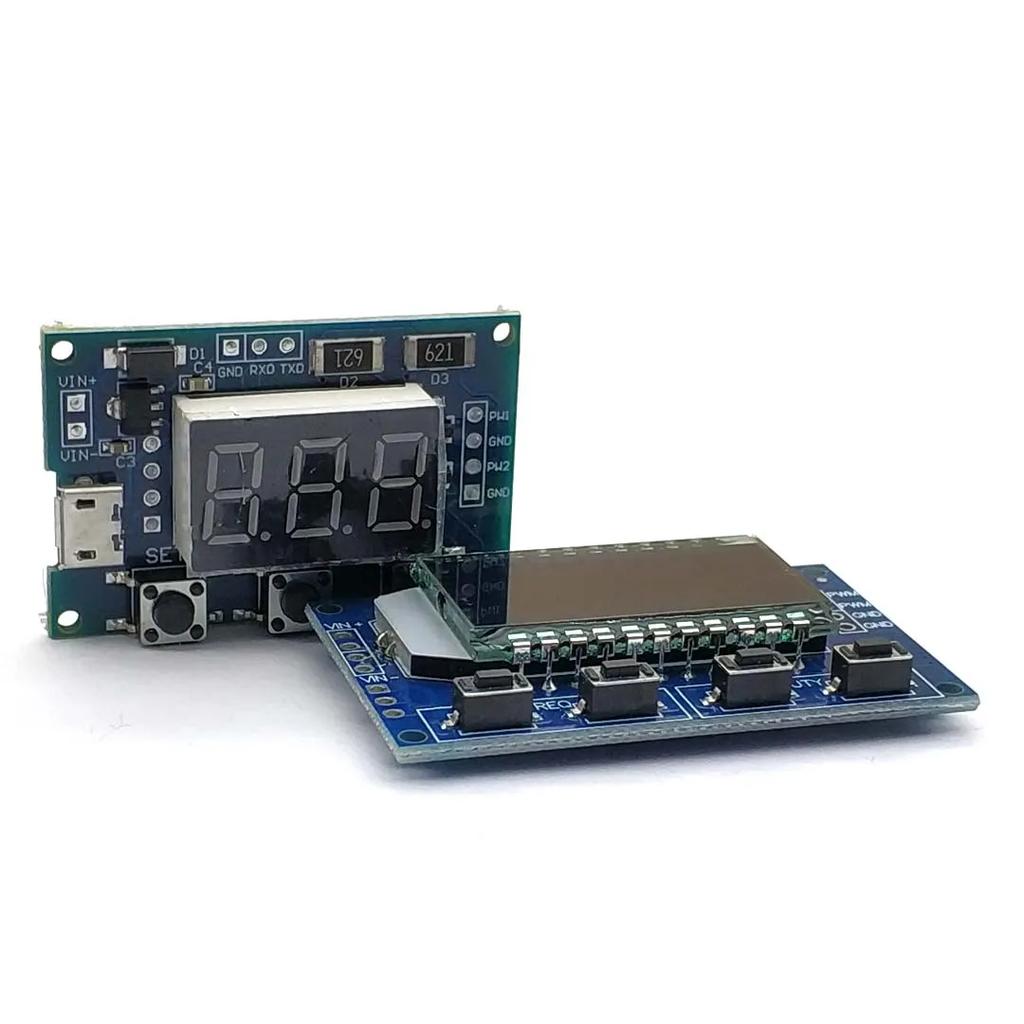

Generator sygnału PWM częstotliwość impulsów cykl pracy regulowany moduł wyświetlacz LCD 1Hz-150Khz 3.3V-30V moduł tablicy PWM

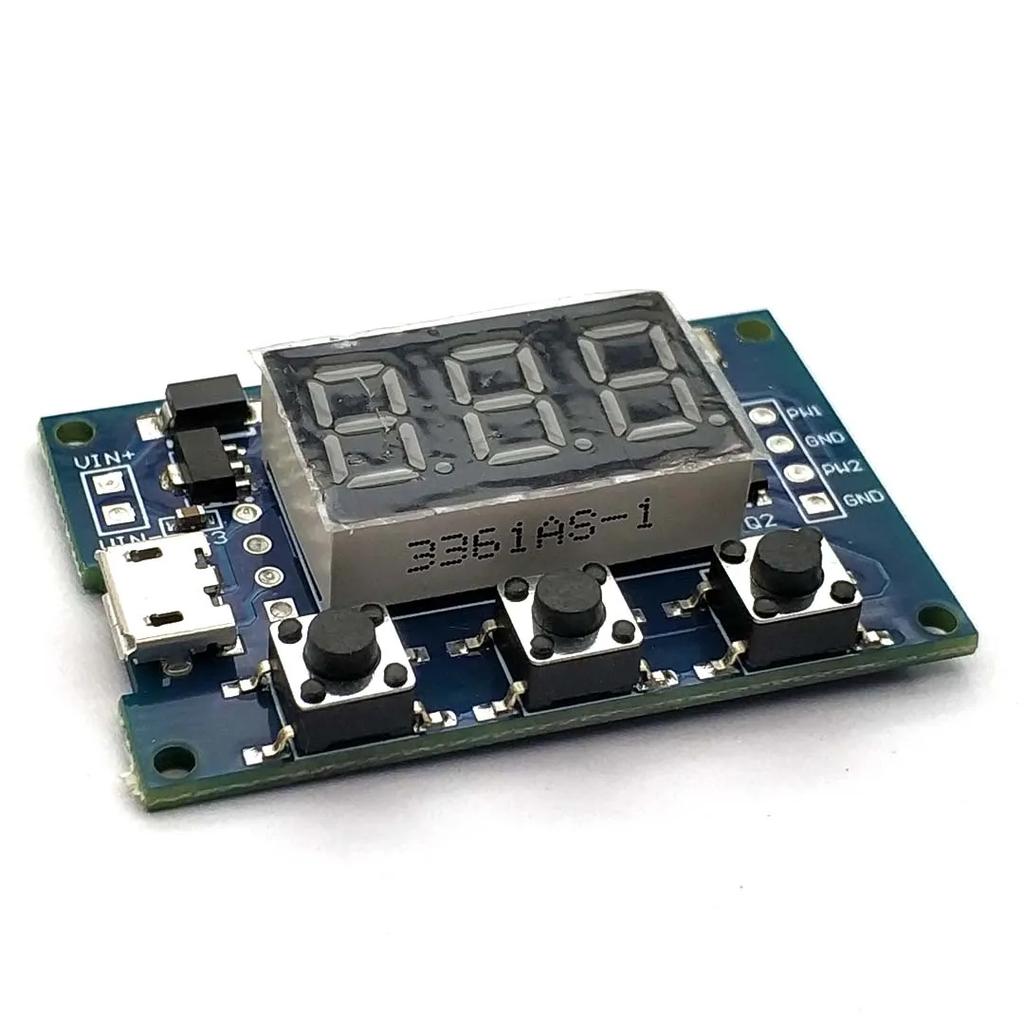

Typ 1: 1. Dwa niezależne wyjścia PWM, które można ustawiać oddzielnie pod względem częstotliwości i współczynnika wypełnienia; 2. Szeroki zakres częstotliwości i wysoka dokładność; 3. Zdolny do komunikacji szeregowej Wymiar graniczny: 41 * 28mm Grubość: 1,6 mm

1, Opis modułu Dwa niezależne wyjścia PWM można ustawiać oddzielnie pod względem częstotliwości i współczynnika wypełnienia.; Częstotliwość jest podzielona na trzy zakresy: 1. XXX (bez separatora dziesiętnego): mała jednostka to 1 Hz, a zakres wartości to 1 Hz ~ 999 Hz; 2. XX. X (Separator dziesiętny znajduje się na miejscu dziesiątym): mała jednostka to 0.1 Khz; Zakres wartości: 0.1KHz~99.9KHz 3. X.X.X. (trzy cyfry mają separator dziesiętny): mała jednostka to 1 kHz; Zakres wartości: 1 kHz ~ 150 kHz i. sol. Wyświetlanie częstotliwości: 100 reprezentuje wyjście PWM o częstotliwości 100 Hz; 54.1 reprezentuje impuls z wyjściem PWM o częstotliwości 54.1 kHz; 1.2.4. Reprezentuje impuls z wyjściem PWM o częstotliwości 124 kHz Zakres wartości cyklu pracy: 0-100; Trzy zakresy częstotliwości mają wspólny cykl pracy, wszystkie ustawione parametry są zapisywane po awarii zasilania. 2, Ustawienia parametrów Moduł posiada trzy przyciski: Ustaw, W górę i W dół; 1. Krótkim naciśnięciem klawisza [Set] przełącz na wyświetlanie czterech wartości parametrów. (FR1: częstotliwość PWM1; dU1: współczynnik wypełnienia PWM1; FR2: częstotliwość PWM2; du2: cykl pracy PWM2). Przed przełączeniem pojawi się migający monit z nazwą odpowiadającego parametru. 2. Naciskaj bezpośrednio klawisze [Góra] i [Dół], aby modyfikować bieżącą wartość parametru. (długie naciśnięcie może szybko zwiększyć lub zmniejszyć). 3. Istnieją trzy zaprogramowane wartości częstotliwości dla każdego z dwóch kanałów PWM. Na interfejsie wyświetlania częstotliwości, przełączając długim naciśnięciem przycisku [SET], cykl pracy trzech częstotliwości jest spójny.. (XXX: zakres 1Hz~999Hz; XX. X: zakres 0.1Khz~99,9Khz; XX.X.: zakres 1Khz~150Khz). 3, Parametry modułu: 1. Napięcie robocze: 5-30V obsługuje zasilanie micro USB 5.0V; 2. Zakres częstotliwości: 1Hz~150KHz; 3. Dokładność częstotliwości: Dokładność w każdym zakresie wynosi około 2%; 4. Obciążalność sygnału: Prąd wyjściowy może wynosić około 8-30 mA; 5. Amplituda wyjściowa: domyślnie 5 V V-pp (można zmienić za pomocą zewnętrznego zasilania); 6. Temperatura otoczenia: -30~+70 ℃.

4, Zakres zastosowania: 1. Używany jako generator sygnału prostokątnego do generowania sygnałów prostokątnych do rozwoju eksperymentalnego; 2. Używany do generowania sygnałów fali prostokątnej, które sterują sterownikami silników krokowych.; 3. Generuj regulowane impulsy do użytku z MCU; 4. Generuj regulowane impulsy i obwody związane ze sterowaniem (takich jak aplikacje sterowania prędkością ściemniania PWM).

5, Sterowanie portem szeregowym Standard komunikacji: 9600 bps Bit danych: 8 Zatrzymaj bit: 1 Cyfra kontrolna: Żaden Kontrola przepływu: Żaden 1. Ustaw częstotliwość PWM S1FXXXX ": Ustaw częstotliwość PWM1 na XXX HZ (001-999) S1FXX. XT ": Ustaw częstotliwość PWM1 na XX. X KHZ (00,1~99,9) S1F: X.X.X.T. ": Ustaw częstotliwość PWM1 na XXX KHZ (0.0.1.~15.0.) „S1”: PWM1 'S2': PWM2 'F': Częstotliwość 'D': Cykl pracy 'T' to bit flagi końcowej 2. Ustaw cykl pracy PWM S1DXXXT: Ustaw cykl pracy PWM1 na XXX; (001-100) S2DXXXT: Ustaw cykl pracy PWM2 na XXX; (001-100) Ustaw pomyślnie i zwróć: NA DÓŁ; Ustawienie nie powiodło się i zwrócono: JESIEŃ.

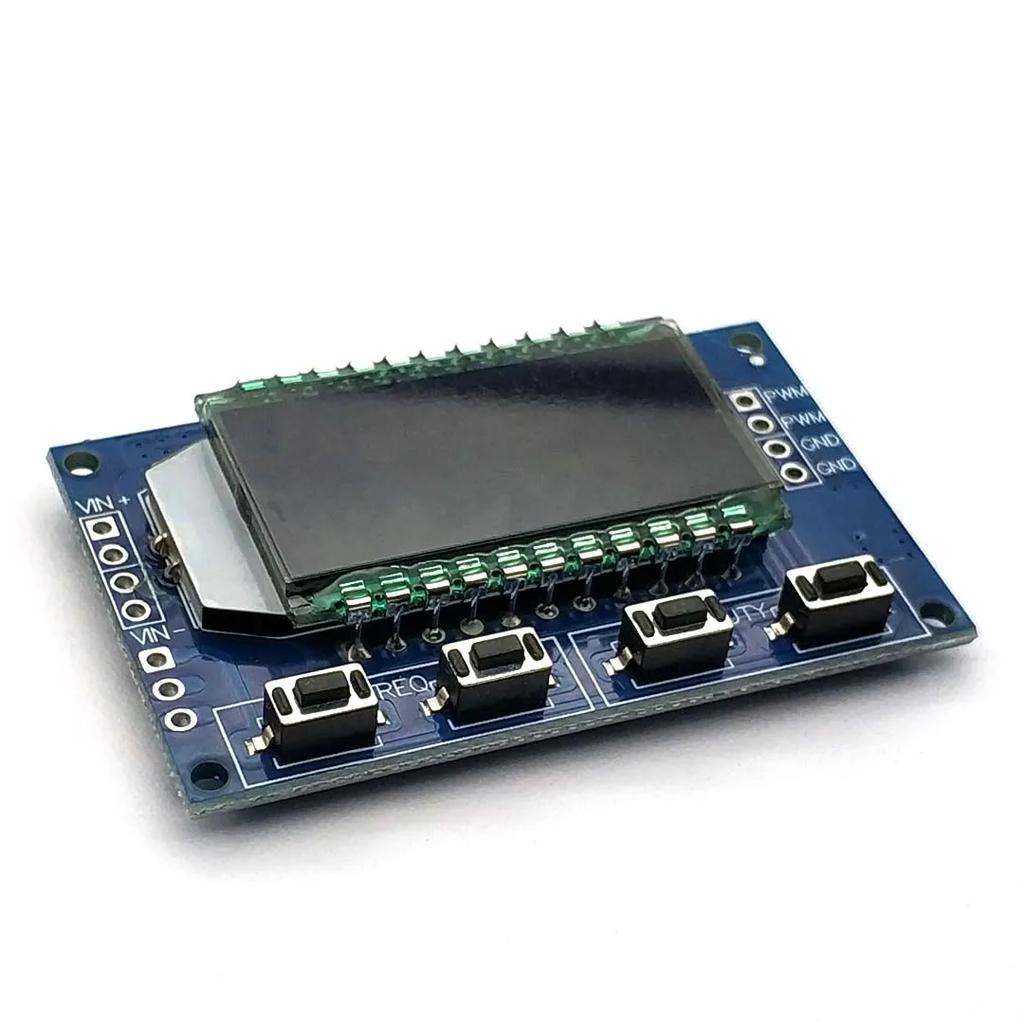

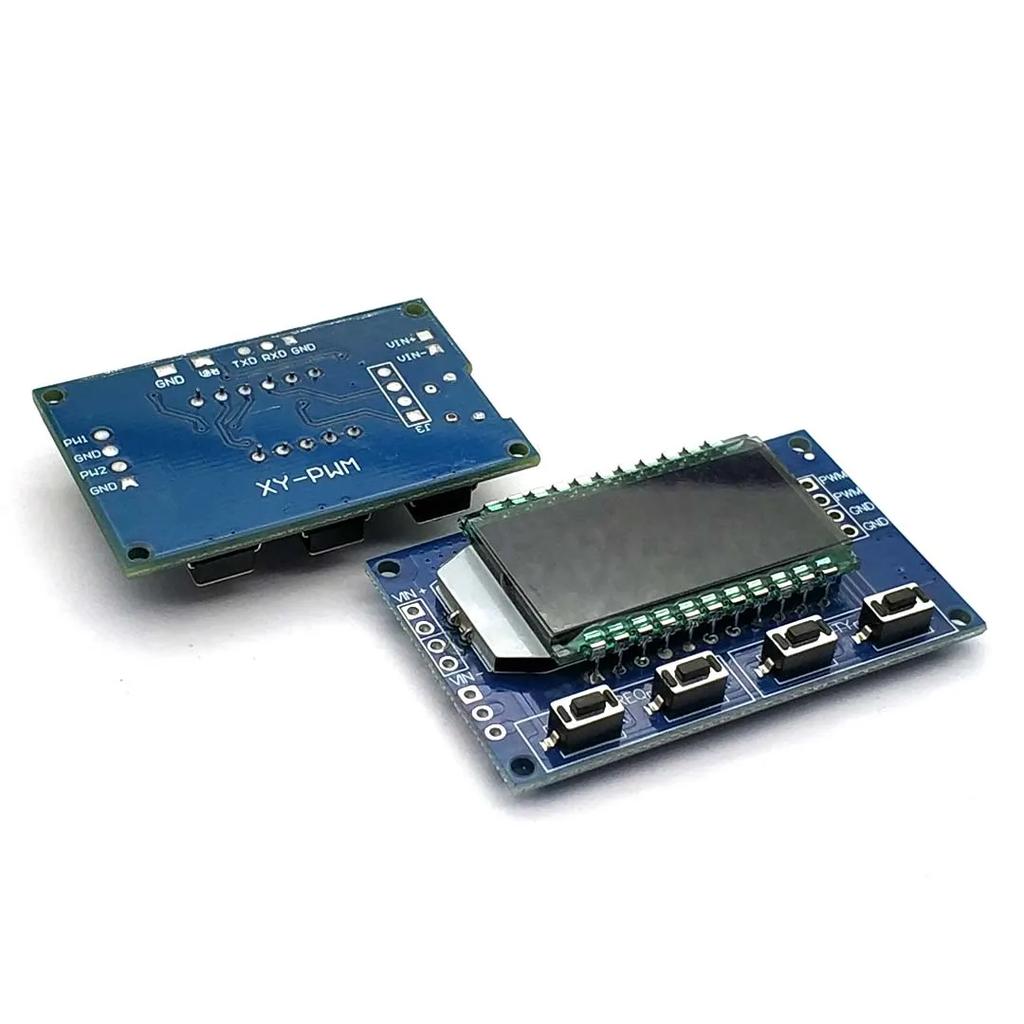

Wpisz 2: 1. Częstotliwość wyświetlania LCD i cykl pracy, bardzo wyraźne, wyjście PWM można ustawić na częstotliwość i cykl pracy;; 2. Szeroki zakres częstotliwości, wysoka precyzja; 3. Komunikacja szeregowa, poziom TTL

Opis modułu Wyjście PWM, można ustawić częstotliwość, cykl pracy; Częstotliwość jest podzielona na cztery zakresy, automatyczne przełączanie: 1. XXX (bez kropki dziesiętnej): najmniejsza jednostka to 1Hz, zakres wartości 1Hz ~ 999Hz; 2. X.XX (przecinek dziesiętny w setkach) najmniejsza jednostka to 0,01Khz, zakres 1,00Khz ~ 9,99Khz; 3. XX.X (przecinek dziesiętny w dziesięciu): najmniejsza jednostka to 0.1 Khz; zakres wartości 10,0 KHz ~ 99,9 KHz 4. X.X.X (przecinek dziesiętny w dziesięciu i stu): najmniejsza jednostka to 1 Khz; zakres wartości 1KHz ~ 150KHz

Wyświetlanie częstotliwości: 100 wskazuje impuls wyjściowy PWM 100Hz; 1.01 wskazuje impuls wyjścia PWM 1.01 K;; 54,1 wskazuje, że wyjście PWM ma puls 54,1 kHz; 1.2.4 wskazuje, że wyjście PWM to impuls 124 kHz; Zakres cyklu pracy: 0 ~ 100%; Wszystkie ustawione parametry, wyłączanie automatycznie zapisywane.

Ustawienia parametrów Moduł ma cztery niezależne klawisze, służące do ustawiania częstotliwości i cyklu pracy, obsługuje dotyk (zwiększyć lub zmniejszyć jednostkę) i długie naciśnięcie (szybki wzrost lub spadek), ustaw parametry automatycznie zapisz, wyłączenie zasilania Nie utracono.

Parametry modułu: 1. Napięcie robocze: 3,3 ~ 30V; 2. Zakres częstotliwości: 1Hz ~ 150KHz; 3. Dokładność częstotliwości: dokładność w każdym zakresie wynosi około 2%; 4. Obciążalność sygnału: prąd wyjściowy może wynosić około 5 ~ 30mA; 5. Amplituda wyjściowa: Amplituda PWM równa napięciu zasilania; 6. Temperatura otoczenia: -20 ~ +70 ℃.

Szereg zastosowań: 1. Używany jako generator sygnału prostokątnego, generuje sygnał prostokątny do rozwoju eksperymentalnego i użytku.; 2. Służy do generowania sygnału fali prostokątnej, który steruje sterownikiem silnika; 3. generowanie regulowanego impulsu do użycia MCU; 4. generuj regulowany impuls, steruj odpowiednim obwodem (Prędkość ściemniania PWM i inne zastosowania). 5, sterowanie szeregowe (jednoukładowa komunikacja na poziomie TTL)

Standard komunikacji: 9600 bps Bity danych: 8 Zatrzymaj bit: 1 Cyfra kontrolna: Żaden Kontrola przepływu: Żaden 1, ustaw częstotliwość PWM „F101”: Ustaw częstotliwość na 101 Hz (001 do 999) „F1.05”: ustaw częstotliwość 1,05 kHz (1,00 ~ 9,99) „F10.5”: Ustaw częstotliwość na 10,5 KHZ (10,0 ~ 99,9) „F1.0.5”: ustaw częstotliwość 105 kHz (1.0.0 ~ 1.5.0) 2, ustaw cykl pracy PWM „DXXX”: ustaw cykl pracy PWM na XXX; (001 ~ 100) Takich jak D050, ustawić cykl roboczy PWM wynosi 50% 3, odczytaj ustawione parametry Wyślij ciąg "read" aby odczytać ustawione parametry. Zestaw zwrócony pomyślnie: NA DÓŁ; Instalator nie powrócił: JESIEŃ.

Wpisz 3: Moduł z regulacją częstotliwości i współczynnika wypełnienia impulsu PWM, generator sygnału fali prostokątnej i prostokątnej Najważniejsze cechy modułu:

1. 3 wyjścia PWM, częstotliwość regulowana, 3 wyjścia o stałej częstotliwości, cykl pracy może być regulowany niezależnie, odpowiednie na większość okazji; 2. Wyświetlacz LCD częstotliwości i cyklu pracy, bardzo wyraźny, bardzo wygodny do regulacji 3. Szeroki zakres częstotliwości i wysoka precyzja; 4. Komunikacja przez port szeregowy

ja. Opis modułu 3 wyjścia PWM, szeroki zakres częstotliwości, cykl pracy może być regulowany niezależnie w czasie rzeczywistym; Częstotliwość jest podzielona na cztery zakresy, automatyczne przełączanie: 1. XXX(bez kropki dziesiętnej) : Minimalna jednostka to 1 Hz. Wartość waha się od 1 Hz do 999 Hz. Minimalna jednostka to 0,01 kHz, a wartość mieści się w zakresie od 1,00 kHz do 9,99 kHz; 3. XX.X(miejsce dziesiętne w dziesięciu) : jednostka minimalna to 0,1 kHz; Zakres wartości: 10,0 kHz do 99,9 kHz 4. X.X.X (miejsce dziesiętne w dziesiątkach i setnych) : jednostka minimalna to 1 kHz; Zakres wartości: 1KHz do 150KHz

Wyświetlanie częstotliwości: 100 oznacza impuls wyjściowy PWM o wartości 100Hz; 1.01 wskazuje, że wyjście PWM to 1.01K impuls; 54.1 reprezentuje impuls 54.1 kHz dla wyjścia PWM; 1.2.4 Reprezentuje impuls wyjściowy PWM 124 KHz; Cykl pracy Zakres wartości: 0 do 100%, gdzie 100% jest wyrażone w A0%. Wszystkie parametry są zapisywane po awarii zasilania. 2. Ustawienia parametru Moduł ma 8 niezależnych klawiszy, służących do ustawiania częstotliwości i współczynnika wypełnienia, obsługuje krótkie naciśnięcie (zwiększyć lub zmniejszyć jednostkę) i długie naciśnięcie (szybko zwiększać lub zmniejszać), bardzo proste, ustawione parametry zapisują się automatycznie, utrata zasilania nie powoduje ich utraty. 3-kierunkowy przycisk cyklu pracy można naciskać jednocześnie, regulacja w czasie rzeczywistym, wyświetlacz ciekłokrystaliczny to ostatni przycisk do naciśnięcia cyklu pracy, czas rzeczywisty jest bardzo silny, można go używać do prostego skanowania cyklu pracy w kilku kierunkach. III. Parametry modułu: Napięcie robocze: 3,3~30V; 2. Zakres częstotliwości: 1Hz~150KHz; 3. Dokładność częstotliwości: dokładność w każdym zakresie wynosi około 2%; 4. Obciążalność sygnału: prąd wyjściowy może wynosić około 5~ 30mA; 5. Amplituda wyjściowa: Amplituda PWM jest równa napięciu zasilania; 6. Temperatura otoczenia: -20 ℃ do +70℃. Cztery, zakres zastosowania: 1. Używany jako generator sygnału prostokątnego do generowania sygnałów prostokątnych do rozwoju eksperymentalnego; 2. Służy do generowania sygnału fali prostokątnej do sterowania sterownikiem silnika; 3. Generuj regulowany impuls do użytku z MCU; 4. Generuj regulowany impuls, kontroluj powiązany obwód (Regulacja prędkości ściemniania PWM i inne zastosowania). Pięć, sterowanie portem szeregowym (Komunikacja na poziomie TTL MCU) Standard komunikacji :9600 BPS Bit danych :8 Zatrzymaj bity: 1 Cyfra kontrolna: Żaden Kontrola przepływu: Żaden 1. Ustaw CZĘSTOTLIWOŚĆ PWM F101: Ustaw częstotliwość na 101 Hz (001 do 999). „F1.05” : Ustaw częstotliwość na 1,05 kHz (1,00~9,99) „F10.5” : Ustaw częstotliwość na 10,5 kHz (10,0~99,9) „F1.0.5” : ustaw częstotliwość na 105 kHz (1.0.0 ~ 1.5.0) 2. Ustaw cykl pracy PWM Dx: YYy: ustawia współczynnik wypełnienia PWM x: (1~3) Numer PWM, YYY: (000-100) cykl pracy %; Na przykład, D1:050, ustaw współczynnik wypełnienia PWM kanału 1 na 50% 3. Odczytaj parametry ustawień Wyślij ciąg "read" aby odczytać ustawiony parametr. Odczytaj dane w następującym formacie: F156, D1:052, D2:059, D3:058, Zwroty: NA DÓŁ; Niezwracanie wartości: JESIEŃ.

Pakiet w zestawie 1 szt. Generator sygnału PWM Moduł z regulacją częstotliwości i współczynnika wypełnienia
