Typ 1:
Moc: 150 W
Wkład: DC12V
Wydajność: AC 110 V-200 V-220 V (jak pokazuje zdjęcie!). również może 110v-0-110v.
Prąd spoczynkowy: 0,05 A około
Przebieg wyjściowy: fala prostokątna częstotliwości
Częstotliwość wyjściowa: Około 20 KHz
Ochrona: bez ochrony

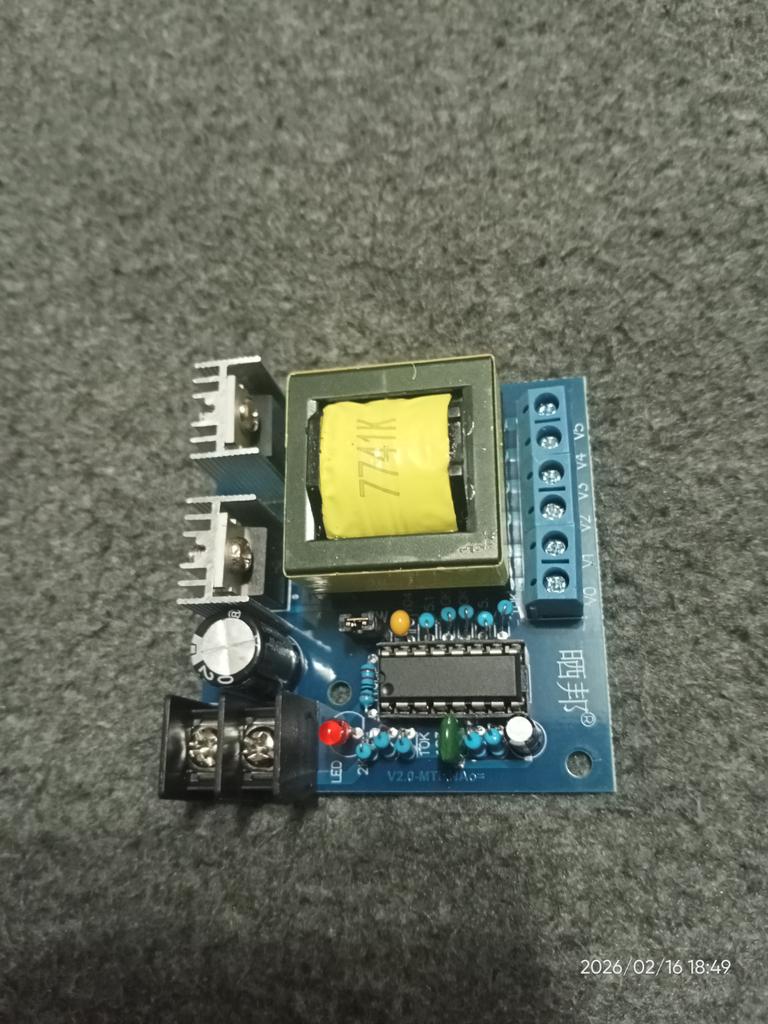

Płytka drukowana z płytą wojskową, rozmiar 5,8 * 5,8 cm, używana głównie do: elektroniczne majsterkowanie
przed etapem falownika.
Uwaga:
1. Płytka jest wyjściem prądu przemiennego z falą prostokątną o wysokiej częstotliwości, jest ogólnie indukcyjny elektryczny
taśma nie może "zaprawy, transformator cewki fen itp.". "
2. weź mały ładunek (Diody LED ładowarka do telefonu dekoder DVD itp.) podłączony do
napięcie wyjściowe zaleceń, takie jak niski bieg: 172V lub 200V
3. Załaduj dużą pracę przez długie godziny (≥100W) zaleca się zwiększyć radiator,
4. Moc nie może być odwrócona. Drugi zasilacz i przewód zasilający powinny mieć wystarczająco duży prąd
5. Nie przeciążaj Nie zwieraj wyjścia.
6. Pomiary multimetrem napięcia wyjściowego częstotliwości będą wyższe (nie jest poprawne, a nie rzeczywiste napięcie!)
Domyślne okablowanie napięcia wyjściowego w następujący sposób:: 'tylko w celach informacyjnych'
V0--V2=110V V0--V3=175V
V0--V4=200V V0--V5=220V
V5--V4=20V V5--V3=45V
V5--V2=110V V4--V3=28V
V4--V2=90V V3--V2=62V
Wpisz 2:
1. Przekształć napięcie z DC 12 V na AC 110 V 220 V.
2. Kształt fali wyjściowej: fala prostokątna częstotliwości.
3. Zastosuj wysokiej jakości płytkę drukowaną, trwałą w użyciu.
4. Głównie używane do elektronicznej pracy DIY przed etapem falownika.
5. Prąd spoczynkowy wynosi około 0,05A.
6. Wykonany z wysokiej jakości materiału, jest trwały.
Dane techniczne:
Nazwa produktu: Moduł doładowania falownika 150 W
Materiał: Metal
Kolor: Wielobarwność
Rozmiar: 100x30x20mm/3,94x1,2x0,8 cala
Moc: 150 W
Wkład: DC 12V
Prąd spoczynkowy: 0,05 A około
Przebieg wyjściowy: Fala prostokątna częstotliwości
Częstotliwość wyjściowa: Około 20 KHz
Ochrona: Bez ochrony
Domyślne okablowanie napięcia wyjściowego w następujący sposób(Tylko w celach informacyjnych):
V0-V2=110V V0-V3=172V
V0-V4=200V V0-V5=220V
V5-V4=20V V5-V3=45V
V5-V2=110V V4-V3=28V
V4-V2=90V V3-V2=62V
Uwagi:
1. Płyta jest wyjściem prądu przemiennego o wysokiej częstotliwości, więc nie może napędzać ogólnych indukcyjnych urządzeń elektrycznych, takich jak silnik elektryczny, wentylator elektryczny, transformator cewki itp.
2. Po połączeniu z małym obciążeniem(Światło LED, ładowarka do telefonu itp.), proszę podłączyć do sprzętu o niskim napięciu wyjściowym;: 172V lub 200V.
3. Gdy pracujesz przez długi czas pod dużym obciążeniem, zasugeruj wzmocnienie żeberka chłodzącego.
4. Nie podłączaj zasilania odwrotnie, a zasilacz i kabel zasilający powinny mieć wystarczająco duży prąd.
5. Nie przeciążaj ani nie zwieraj wyjścia.
6. Niskie napięcie wyjściowe wysokiej częstotliwości mierzone przez multimetr będzie wyświetlane wyżej;(to nie jest poprawne, a nie rzeczywiste napięcie!).
Pakiet w zestawie
1 szt. Moduł doładowania falownika
