Cecha:
1. Dwufazowy hybrydowy silnik krokowy ma napięcie dynamiczne od 12 do 48 V, prąd mniejszy niż 5 A i średnicę zewnętrzną od 35 do 86 mm.
2. Sterownik przyjmuje podział prądowej pętli sterowania sterownika, tętnienia momentu obrotowego silnika są małe, praca przy niskiej prędkości jest bardzo stabilna i prawie nie występują wibracje i hałas.
3. Wysoka prędkość skręcania jest znacznie wyższa niż w innych napędach dwufazowych, wysoka dokładność pozycjonowania
4. Szeroko stosowane w maszynach grawerskich, obrabiarkach CNC, maszynach pakujących itp.
5. Średnia kontrola prądu, dwufazowe sinusoidalne wyjście sterowania prądem i optoizolowane wejście-wyjście sygnału
6. Produkt posiada zabezpieczenie przed przepięciem, podnapięciem, przeciążeniem prądowym i zwarciem.
7. Sygnał włączenia offline jest ważny, usterka napędu jest resetowana, aby wyłączyć wszelkie impulsy, a silnik utrzymuje moment obrotowy po wyłączeniu komponentu mocy wyjściowej napędu.
8. Sygnał sterujący PC może być wysoki lub aktywny niski. Sygnał sterujący, gdy aktywny wysoki
9. Zaciski ujemne razem działają jako sygnał aktywny niski, a końcówki dodatnie wszystkich sygnałów sterujących są używane razem jako sygnał wspólny.
10. Funkcja half-flow to impuls krokowy 200 ms, a wyjściowy prąd sterownika jest automatycznie zmniejszany do 50 procent znamionowego prądu wyjściowego, aby zapobiec nagrzewaniu się silnika.
11. Musi być 20 mm przestrzeni wokół, i nie należy go umieszczać w sąsiedztwie innego sprzętu grzewczego, aby uniknąć kurzu, mgły olejowej, gazów korozyjnych, nadmiernej wilgotności i silnych wibracji.
Specyfikacja:
Typ przedmiotu:
Napięcie wejściowe: Wejście DC 1248V
Wkład: Prąd 15A, Wybierz Silnik Krokowy
Prąd wyjściowy: 0.2A5A
Temperatura Temperatura pracy: 1045 stopni Celsjusza ; Temperatura przechowywania 40 stopni Celsjusza 70 stopni Celsjusza
Wilgotność: Bez kondensacji, bez kropli
Gaz zabrania gazu palnego i pyłu przewodzącego
Ustaw liczbę kroków na krok silnika dla silnika 200(synchronizowanie), 400 (2 segmenty), 1600 (8 segmentów), i 3200 kroków (16 segmentów).
Interfejs zasilania:
1. DC +, DC: Podłącz zasilanie dysku
DC +: Poziom zasilania DC, Napięcie zasilania DC 12 do 48 V, Prąd maksymalny 5 A
DC: Ujemny poziom zasilania DC.
2. A + AB + B: Podłączanie Dwufazowego Hybrydowego Silnika Krokowego
Połączenie sterownika z dwufazowym hybrydowym silnikiem krokowym i systemem czteroprzewodowym, połączenie równoległe i szeregowe uzwojeń silnika oraz metoda połączenia, wydajność przy wysokich prędkościach jest wysoka, ale prąd sterujący jest duży (prąd uzwojenia silnika jest 1,73 razy), gdy prąd napędowy jest równy połączenie szeregowe gdy prąd uzwojenia silnika
Rozwiązywanie problemów:
Wskazanie stanu światła
BIEGAĆ: Zielona lampka działa normalnie.
BŁĄDZIĆ: Czerwona Lampka, Zasilanie, Lampka Wskaźnikowa, Wskaźnik Zasilania

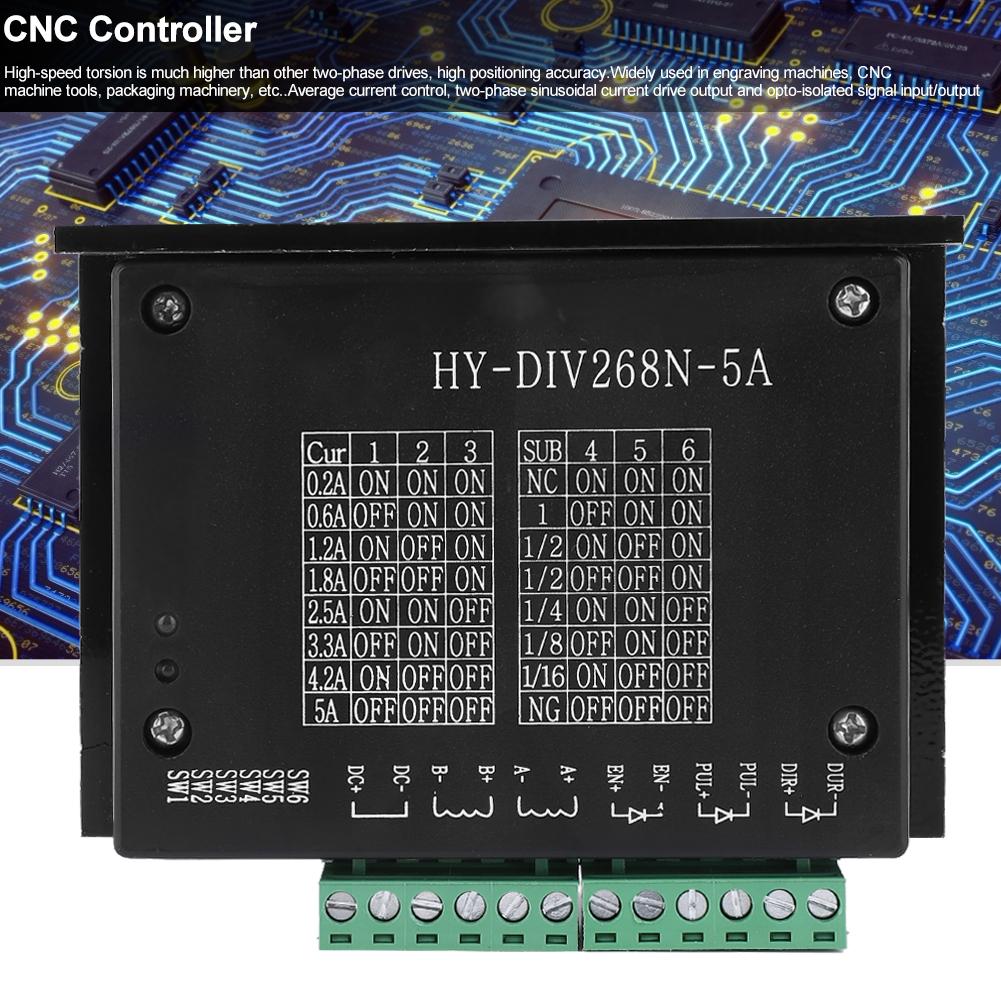

Definicja sygnału sterującego:
PUL +: strona wejściowa sygnału impulsowego lub dodatni zacisk wejściowy sygnału impulsowego
PUL: Wejście negatywne sygnału impulsowego wejścia negatywnego lub sygnału impulsowego wejścia pozytywnego
KIER +: wprowadź sygnał kierunku kroku w kierunku dodatnim lub wprowadź sygnał dodatni impuls ujemny
DIR: Zacisk ujemny dla wejścia sygnału kierunku kroku lub wejścia sygnału impulsu zwrotnego w kierunku ujemnym
+: Offline może zresetować wejście sygnału
EN: Wejście sygnałowe resetowalne offline ujemne.
Lista pakietów:
