Cecha:

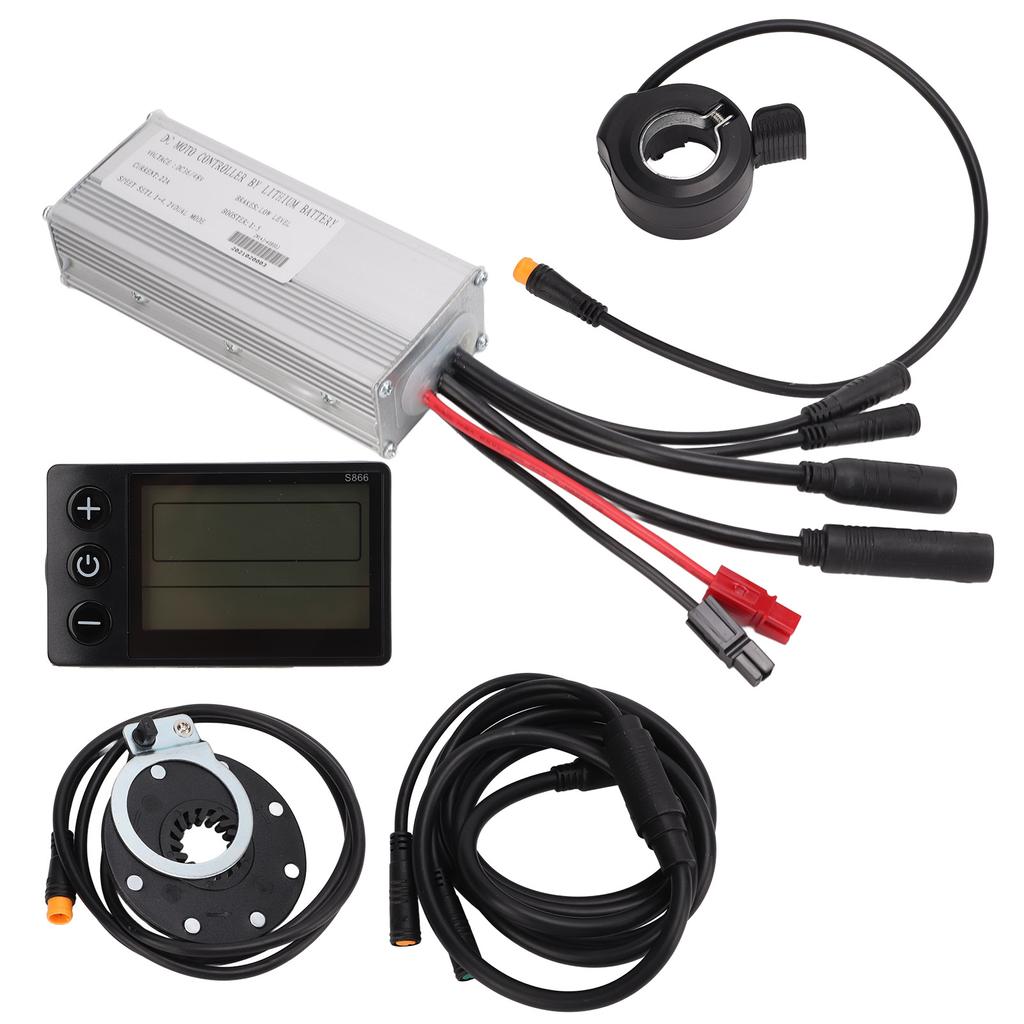

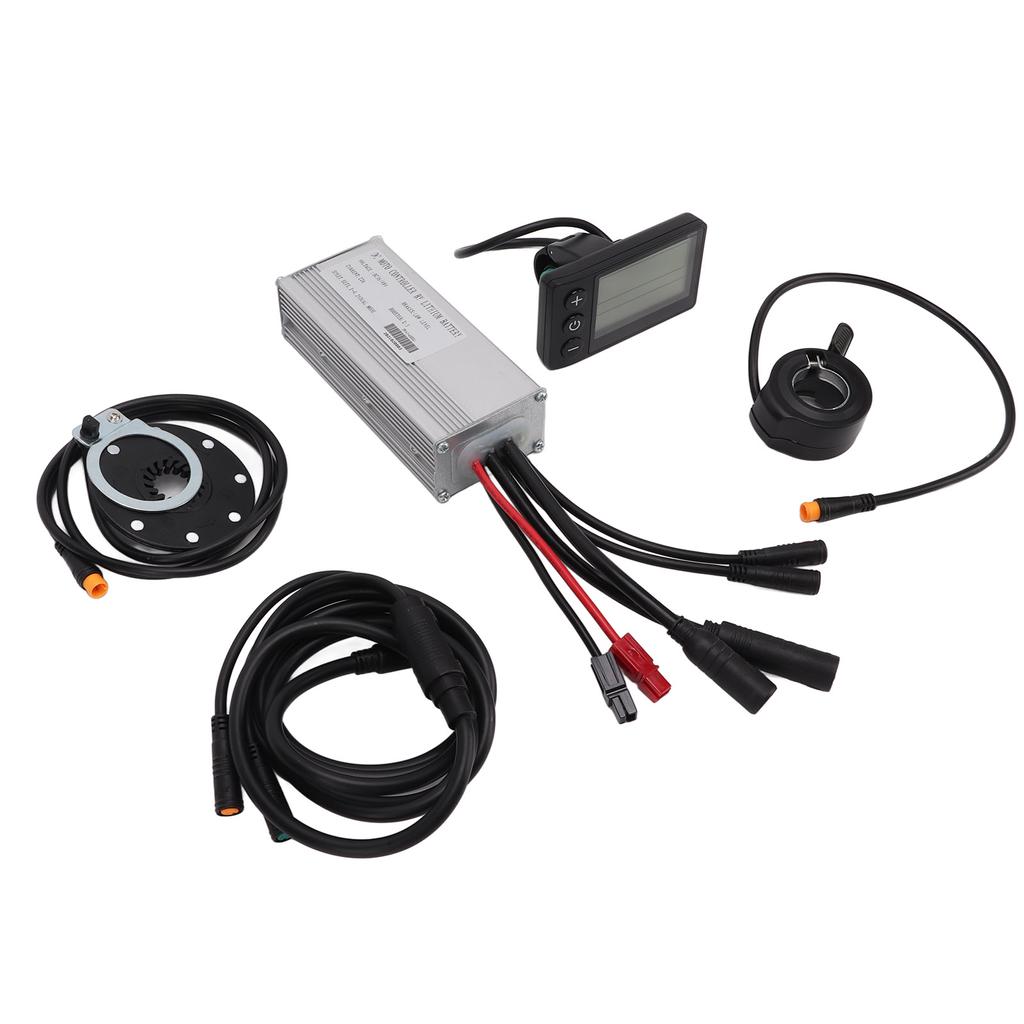

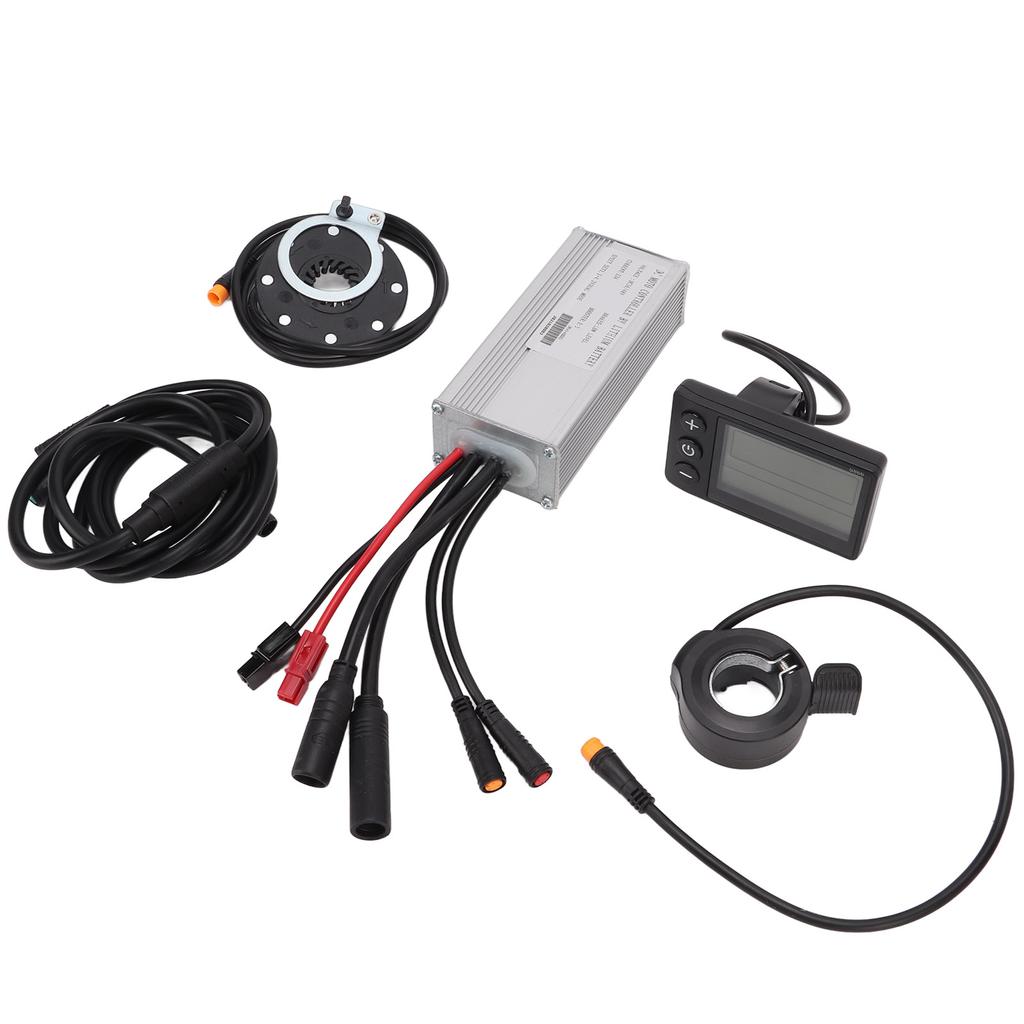

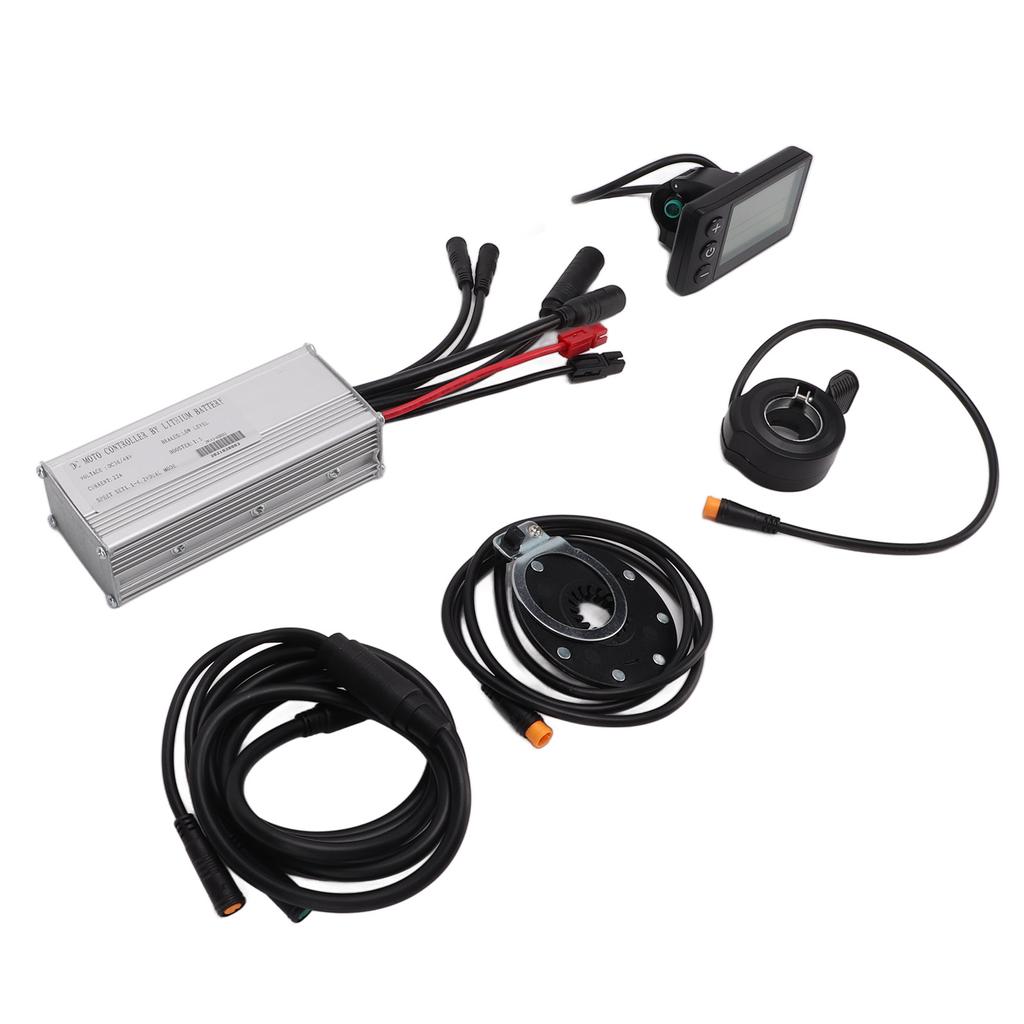

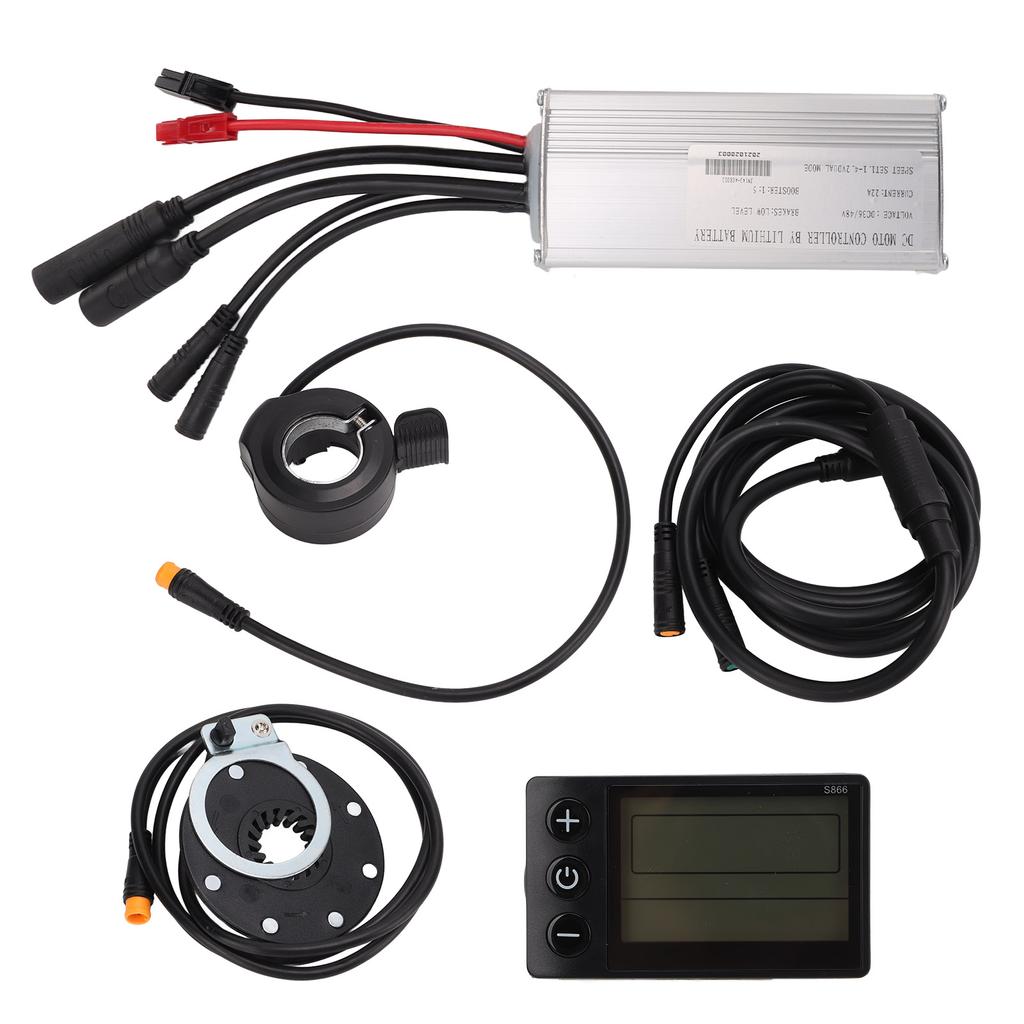

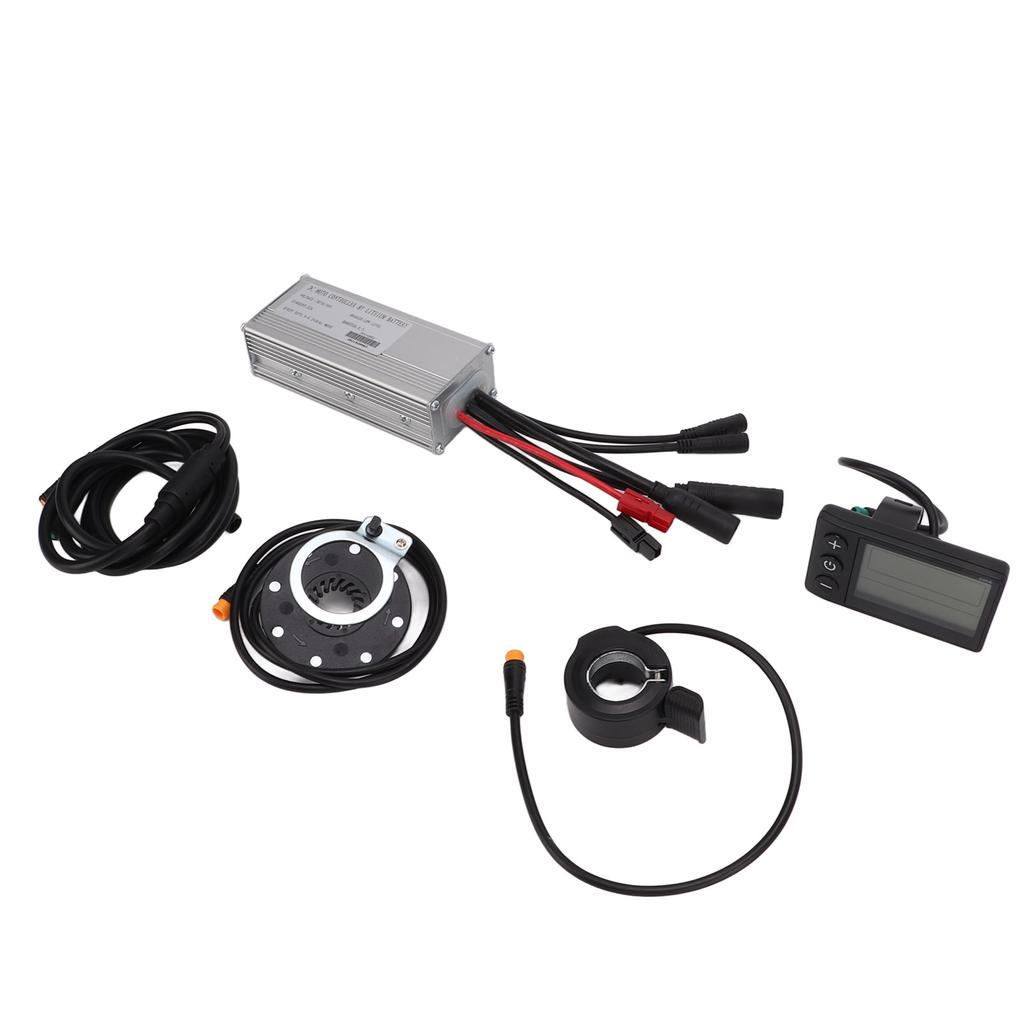

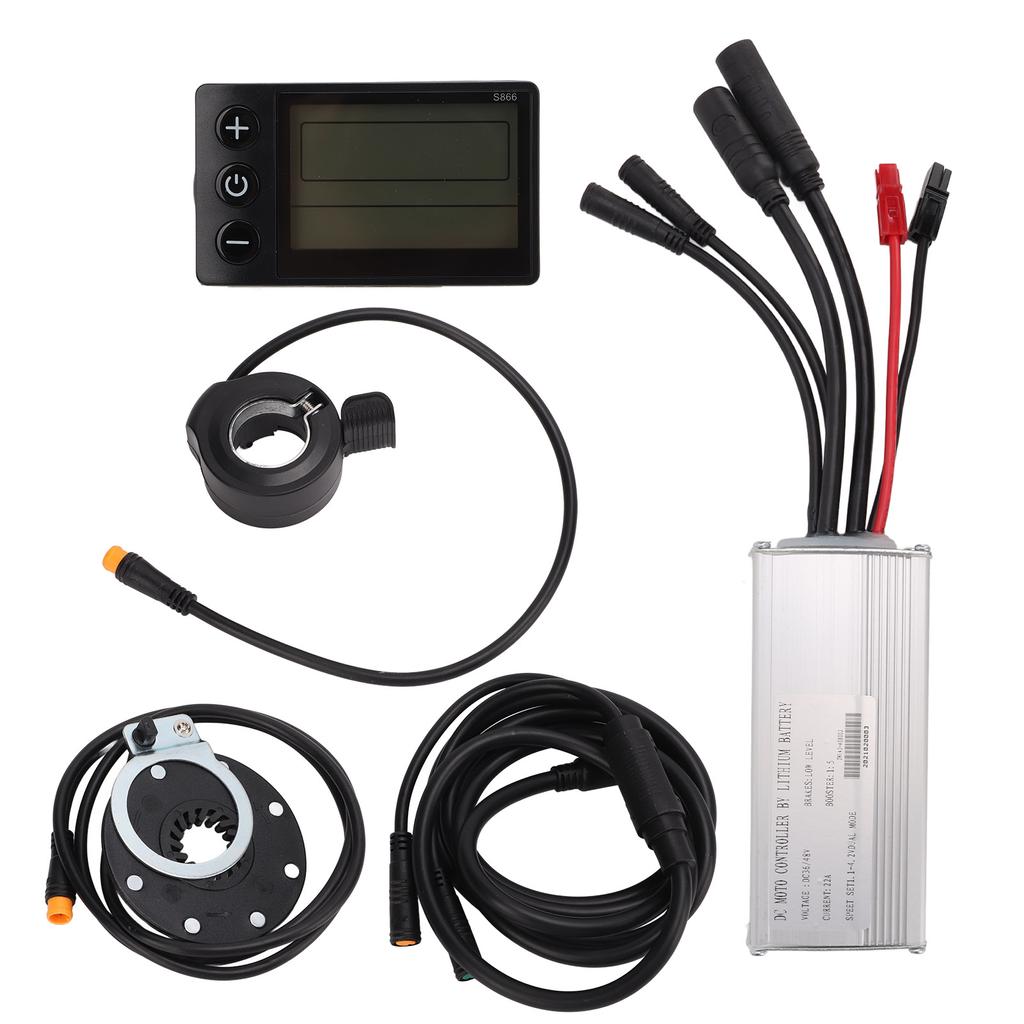

1. [W zestawie] Ten zestaw do modyfikacji roweru elektrycznego obejmuje sterownik 22A, instrument S866, przepustnicę kciukową 130X, czujnik wspomagania 8C i przewód łączący 1 do 2.
2. [Dobre odprowadzanie ciepła] Obudowa kontrolera wykonana jest z wysokiej jakości metalu o rowkowanej konstrukcji, która chroni obwody wewnętrzne przed przeciążeniem termicznym dzięki dobremu odprowadzaniu ciepła, aby sprostać Twoim różnorodnym potrzebom.
3. [Wodoodporność] Wyświetlacz LCD wykonany jest z wysokiej jakości materiału ABS, który jest lekki, mocny i trwały. Charakteryzuje się doskonałą jakością wykonania, dobrą wytrzymałością i wodoodpornością, zapewniając lepszą ochronę obwodów wewnętrznych i czyniąc go bardziej trwałym.
4. [Wielofunkcyjny] Instrument wyświetlający LCD S866 ma wiele funkcji, a wyświetlacz LCD z podświetleniem może wyraźnie wyświetlać stan i dane; podczas jazdy na rowerze produkt wyświetla wiele przydatnych danych na temat roweru, takich jak wskaźnik naładowania akumulatora, wskaźnik prędkości, wskaźnik naładowania akumulatora, wskaźnik usterek, całkowity przebieg, pojedynczy przebieg, aktualna prędkość, średnia prędkość, maksymalna prędkość, wskaźnik przełożenia itp.
5. [Szerokie zastosowanie] Zestaw sterujący 22A nadaje się do silników 500 W, które są głównie używane w rowerach elektrycznych DIY, pojazdach elektrycznych, skuterach elektrycznych, pojazdach składanych, są łatwe w konserwacji, modyfikacja akumulatora litowo-jonowego znacznie poprawia przyjemność z jazdy na rowerze.
Specyfikacja:
Typ przedmiotu: Zestaw do konwersji roweru elektrycznego
Materiał: Stop aluminium + tworzywo ABS
Rozmiar skrzynki kontrolera: Około. 120 x 53 x 32 mm 4,7 x 2,1 x 1,3 cala
Rozmiar instrumentu: Około. 80 x 48 mm 3,2 x 1,9 cala (dopuszczalny błąd pomiaru ręcznego;)
Napięcie znamionowe kontrolera: Prąd stały 36V48V
Maksymalny prąd kontrolera: 22A
Ustawienie prędkości kontrolera: 14.2V
Wejście hamulca kontrolera: Niski poziom
WZMACNIACZ: 1:5
Odpowiednia moc silnika: 500 W
Typ złącza: Całkowicie wodoodporne złącze
Waga: Około. 640g 22,6 uncji
Definicja linii kontrolera:
1. Czerwony, czarny pojedynczy przewód: linia napięciowa
2. Czarny pojedynczy duży drut (9pin): przewód silnika
3. Czarny pojedynczy przewód (9pin): 1 do 2 przewodów
4. Czarny pojedynczy przewód (3pin): przewód czujnika wspomagania
5. Czarny pojedynczy przewód (2pin): przewód świetlny
Napięcie robocze instrumentu LCD S866: Kompatybilny z DC 24V, 36V, 48V, 60V (ustawienie wyboru miernika)Opis funkcji instrumentu LCD S866:1. Funkcja wyświetlania: wyświetlacz prędkości, wskaźnik baterii, wskaźnik awarii, całkowity przebieg, pojedynczy przebieg
2. Funkcje ustawień sterowania: sterowanie przełącznikiem zasilania, ustawianie średnicy koła, ustawianie czasu automatycznego uśpienia biegu jałowego, ustawianie jasności podświetlenia, ustawianie trybu uruchamiania, ustawianie trybu jazdy, ustawianie poziomu napięcia, ustawianie wartości granicznej sterownika
3. Protokół komunikacyjny: UART
Wyświetl całą zawartość ekranu (pełny wyświetlacz przez 1 s po uruchomieniu)
3.1 Wyświetlanie mocy baterii i pozostałej mocy BMS
3.2 Obszar wyświetlacza wielofunkcyjnego: przebieg całkowity ODO, przebieg jednorazowy WYCIECZKA (jednostka: mila, km), czas pojedynczego rozruchu CZAS, napięcie akumulatora VOL, czas letni: żywotność baterii
3.3 Obszar wyświetlania prędkości
AVG: Średnia prędkość, MAX: Maksymalna prędkość, PRĘDKOŚĆ: Obecna prędkość: jednostka Mph kmh
Sygnał prędkości pobierany jest z sygnału Halla w silniku i przesyłany do miernika przez sterownik. (Czas pojedynczego cyklu Halla, jednostka: 1MS) Urządzenie obliczy rzeczywistą prędkość na podstawie średnicy koła i danych sygnałowych (ilość magnesów wymaganych przez halę silnika)
3.4 Regulacja skrzyni biegów pojazdu, wyświetlacz cyfrowy 09 i wyświetlacz paska biegów.
Lista pakietów:
1 x Kontroler1 x Panel1 x
Instrukcja obsługi panelu 1 x przepustnica kciukowa
1 x Czujnik wspomagania zasilania 1 x Instrukcja okablowania kontrolera
Linia łącząca 1 x 1 do 2
Uwaga:
Należy pamiętać, że zestaw modernizacyjny musi być w pełni wodoodporny. [Zawiera] Ten zestaw do modyfikacji roweru elektrycznego obejmuje sterownik 22A, przyrząd S866, przepustnicę kciukową 130X, czujnik wspomagania 8C i przewód łączący 1 do 2.
[Dobre odprowadzanie ciepła] Obudowa kontrolera wykonana jest z wysokiej jakości metalu o rowkowanej konstrukcji, która chroni obwody wewnętrzne przed przeciążeniem termicznym dzięki dobremu odprowadzaniu ciepła, aby sprostać Twoim różnorodnym potrzebom.
[Wodoodporność] Wyświetlacz LCD wykonany jest z wysokiej jakości materiału ABS, który jest lekki, mocny i trwały. Charakteryzuje się doskonałą jakością wykonania, dobrą wytrzymałością i wodoodpornością, zapewniając lepszą ochronę obwodów wewnętrznych i czyniąc go bardziej trwałym.
[Wielofunkcyjny] Instrument wyświetlający LCD S866 ma wiele funkcji, a wyświetlacz LCD z podświetleniem może wyraźnie wyświetlać stan i dane; podczas jazdy na rowerze produkt wyświetli wiele przydatnych danych na temat Twojego roweru, takich jak wskaźnik poziomu naładowania akumulatora
[Szerokie zastosowanie] Zestaw sterujący 22A nadaje się do silników 500 W, które są głównie używane w rowerach elektrycznych DIY, pojazdach elektrycznych, skuterach elektrycznych, pojazdach składanych, są łatwe w konserwacji, modyfikacja akumulatora litowo-jonowego znacznie poprawia przyjemność z jazdy na rowerze.
