Cecha:
1. Design jest piękny i hojny, z kryształem, a przyciski mają dobrą teksturę w dotyku.
2. Przycisk może sterować wyjściem, aby je wyłączać i włączać, a domyślne ustawienie po włączeniu zasilania można ustawić na WŁ. lub WYŁ.
3. Wyświetlacz LCD może wyświetlać napięcie wejściowe i wyjściowe, prąd wyjściowy i moc wyjściową.
4. Wysokie bezpieczeństwo, z zabezpieczeniem przed odwrotną polaryzacją na terminalu wejściowym, odwrotne podłączenie nie spowoduje spalenia.
5. Wysoka sprawność ponad 95%, małe nagrzewanie przy dużym prądzie, napięcie wyjściowe 1,2-30V można regulować swobodnie, wartość prądu stałego można regulować od 0-12A, odpowiedni do sterowania prądem stałym LED dużej mocy, ładowania baterii litowych itp.
Specyfikacja:

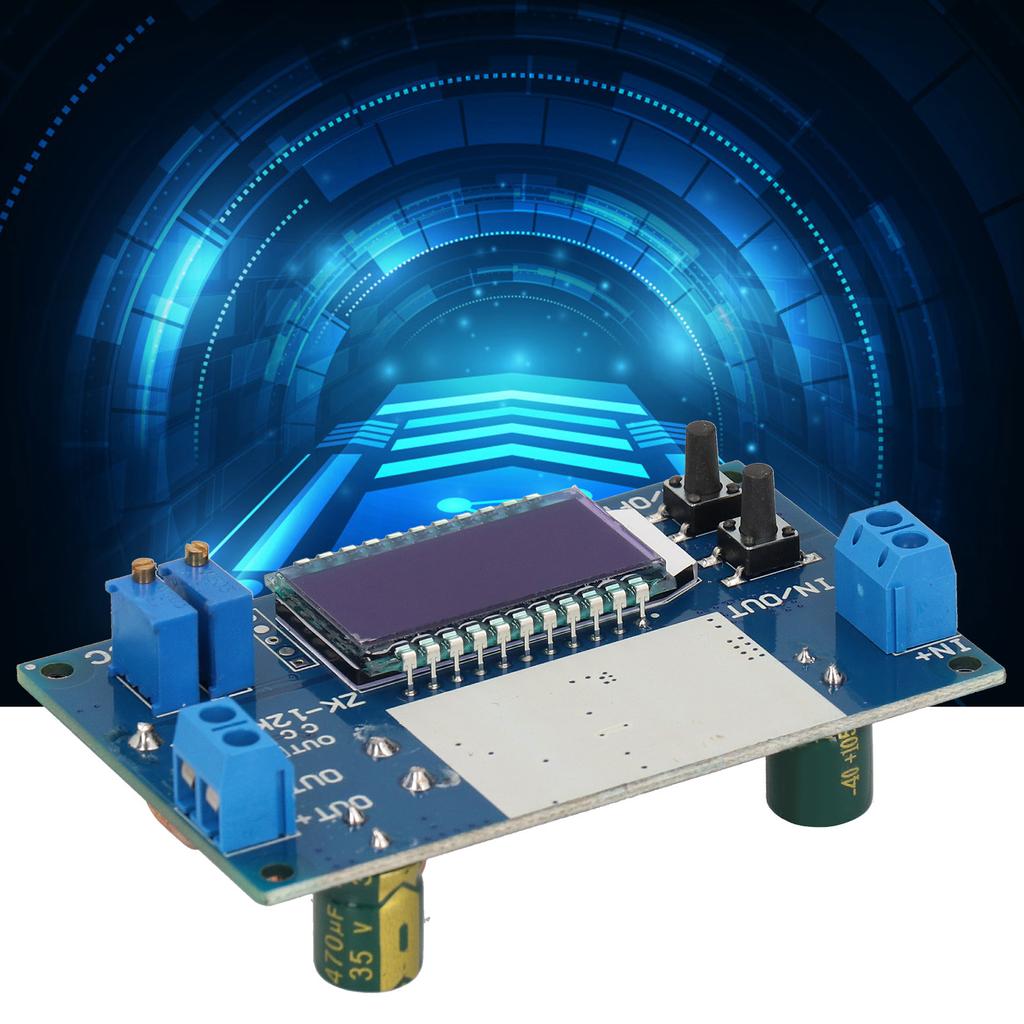

Typ przedmiotu: Moduł zasilający
Model: ZK-12KX
Materiał: Plastikowy
Moc wyjściowa: Naturalne rozpraszanie ciepła 120W (w ciągu 8A), ulepszone odprowadzanie ciepła 160W
Bieżący wyświetlacz: Rozkład: 0.01A, Zakres: 0-12A
Sprawność konwersji: Około 96%
Działający prąd: Około 25mA
: tak (może się nie powieść, gdy zostanie uruchomiony moduł z dużym obciążeniem mocy)
Odwrotne połączenie wejściowe : tak
Zapobieganie przepływowi zwrotnemu na wyjściu: Żaden (Jeśli obciążenie jest samowzbudne lub magnetyczne, należy połączyć diodę zapobiegającą przepływowi zwrotnemu szeregowo z dodatnim wyjściem.)
Zwarcie : tak
LWH: Około. 82 x 52 x 32mm / 3.2 x 2 x 1.3in
funkcje:
:
1. Użyj jako zwykłego modułu obniżającego napięcie z funkcją nadprądową.
(2) Najpierw przekręć potencjometr regulacji prądu w kierunku przeciwnym do ruchu wskazówek zegara o ponad 20 obrotów do końca, a następnie użyj multimetru do pomiaru prądu zwarcia wyjściowego za pomocą miernika 10A lub 20A i zakresu prądowego do pomiaru prądu zwarcia wyjściowego. (podłącz bezpośrednio dwa przewody pomiarowe do zacisku wyjściowego), i CW do regulacji prądu stałego Potencjometr sprawia, że prąd wyjściowy osiąga wartość przetężeniową, którą należy ustawić dla obciążenia. (Na przykład, jeśli aktualna wartość wyświetlana przez multimetr wynosi 2A, to maksymalny prąd, jaki można uzyskać podczas używania modułu, wynosi tylko 2A. Kiedy prąd osiągnie 2A, czerwona lampka stałego prądu zaświeci się, w przeciwnym razie lampka jest wyłączona.)
2. Używaj jako ładowarki baterii
(3) Najpierw przekręć potencjometr regulacji prądu w kierunku przeciwnym do ruchu wskazówek zegara (CCW) o 20 obrotów do końca, a następnie użyj multimetru do pomiaru prądu zwarcia wyjściowego z zakresem 10A lub 20A. (bezpośrednio podłącz dwa przewody pomiarowe do zacisku wyjściowego;), i wyreguluj potencjometr prądu stałego, aby używać CW. Prąd wyjściowy osiąga zadaną wartość prądu ładowania;
(4) Podłącz baterię i to.
(Kroki 1, 2 i 3 to: Zacisk wejściowy jest podłączony do zasilania, a zacisk wyjściowy nie jest podłączony do akumulatora bez obciążenia)
3. Używany jako moduł napędowy prądu stałego LED o dużej mocy
(3) Najpierw przekręć potencjometr regulacji prądu w kierunku przeciwnym do ruchu wskazówek zegara (CCW) o 20 obrotów do końca, a następnie użyj multimetru do pomiaru prądu zwarcia wyjściowego z zakresem 10A lub 20A. (bezpośrednio podłącz dwa przewody pomiarowe do zacisku wyjściowego;), i wyreguluj potencjometr prądu stałego, aby prąd wyjściowy osiągnął zadany prąd roboczy LED;
(4) Podłącz diodę LED i przetestuj maszynę.
(Kroki 1, 2 i 3: Wejście jest podłączone do zasilania, a wyjście jest nieobciążone bez diody LED.)
Lista pakietów:
1 Moduł zasilania
2 x płyta akrylowa
1 x Radiator
2 x Przycisk Plastikowy
4 x Nakrętka dystansowa sześciokątna
4 x Śruba dystansowa sześciokątna
8 x śruba
Uwaga:
1. Wejście modułu IN‑ nie może być zwarte z wyjściem OUT‑, w przeciwnym razie funkcja stałego prądu ulegnie awarii.
2. Upewnij się, że moc zasilacza jest zawsze większa niż moc wymagana przez obciążenie wyjściowe.. Proszę zmniejszyć moc, gdy moduł jest poważnie gorący!
