funkcje:
Nadajnik i odbiornik bezprzewodowy DMX512 przesyłają standardowe dane protokołu DMX512 (generowane przez konsolę) drogą bezprzewodową.
Brak opóźnień podczas przesyłania danych sygnału, dane sygnału są w czasie rzeczywistym i niezawodnie.
Ten produkt przyjmuje sekcję częstotliwości 2.4G ISM.
Wysoka efektywna modulacja GFSK, projektowanie komunikacji; 126 kanałów automatycznie przeskakuje częstotliwość, wysoka zdolność przeciwzakłóceniowa.
126 kanałów automatycznie przeskakuje częstotliwość, wysoka zdolność przeciwzakłóceniowa, aby zapewnić niezawodność pracy.
7 grup ustawianych kodów identyfikacyjnych, użytkownik może korzystać z 7 grup indywidualnej sieci bezprzewodowej bez wzajemnego zakłócania się w tym samym miejscu;. (Trójkolorowe wskaźniki LED wyświetlające)
Specyfikacja:
Bezprzewodowy 2.4G DMX512 R/T
Napięcie wejściowe: Prąd stały 5 V 500 mA MIN
Otrzymuj czułość: -94dBm
Maksymalna moc nadawania: 20dBm
Złącze DMX: 3-pinowe męskie i żeńskie
Odległość komunikacji: 400M (widoczna odległość)
Sekcja częstotliwości pracy: 2.4G ISM, sekcja częstotliwości 126 kanałów

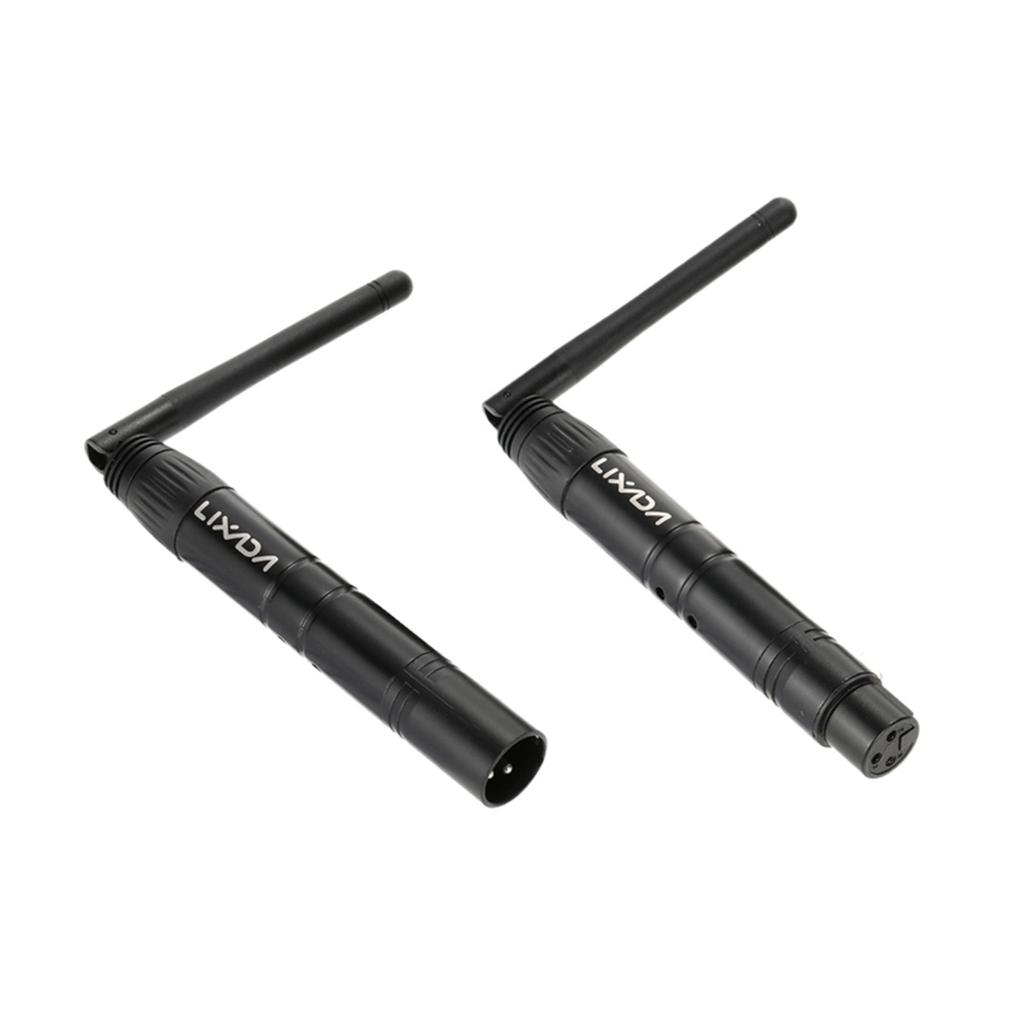

Transceiver: 1 odbiornik + 1 nadajnik
Kolor: czarny
Wtyczka standardowa: NAS
Materiał: Stop cynku + tworzywo sztuczne
Rozmiar odbiornika/nadajnika: Około. φ1,9*21 cm/φ0,74*8,26 cala
wielkość paczki: Około. 15,2*10,6*5,7 cm/5,98*4,17*2,24 cala
waga paczki: Około. 309 g/10,90 cala
Instrukcja obsługi:
Kod identyfikacyjny i odpowiedni kolor diody LED:
1: CZERWONY
2: ZIELONY
3: CZERWONY+ZIELONY
4: NIEBIESKI
5: CZERWONY+NIEBIESKI
6: ZIELONY + NIEBIESKI
7: CZERWONY + ZIELONY + NIEBIESKI
1). Naciśnij przełącznik chwilowy nad bocznym wskaźnikiem led, aby wskazać ustawienie ID.
2). Naciśnij ponownie, aby ustawić IC na żądany kolor ID, dodanie 1 za każdym razem, gdy naciśniesz przełącznik, spowoduje przesunięcie kodu ID koloru.
3). Warunki pracy:
Świeci się stale dioda LED: Brak sygnału DMX lub bezprzewodowego.
Czerwona dioda błyskowa: Nadawanie.
Zielona dioda LED miga: Odbieranie
4) Częstotliwość RF 2.400 - 2.525G, łącznie 126 kanałów, wyszukiwanie odbywa się automatycznie.
5). Kod ID "1-7" grupuje kod ID, naciśnij "KLUCZ", aby ustawić, może działać tylko pod tym samym kodem ID nadajnika i odbiornika. (Ten sam kolor diody LED)
Nawiązywanie komunikacji:
1. Najpierw włącz bezprzewodową kartę odbiorczą DMX512, a następnie włącz przesyłaną kartę.
2. Naciśnij przycisk "Klucz", aby ustawić tę samą wartość identyfikatora przesyłanej tablicy i odebranej tablicy;. Użyj innej wartości identyfikatora, jeśli potrzebujesz używać więcej niż 1 grupy urządzeń uniwersalnych w tym samym czasie w tym samym miejscu.
3. Czerwona dioda LED miga, gdy nadajnik przesyła dane DMX bez zakłócanej sekcji częstotliwości, a następnie odbiornik zmienia przesyłaną sekcję częstotliwości. Zielona dioda LED miga do momentu odebrania tej samej wartości ID. Im więcej danych DMX, tym szybciej dioda LED miga.
4. Komunikacja została nawiązana poprawnie.
Lista pakietów:
1 * Nadajnik bezprzewodowy DMX
1 * Bezprzewodowy odbiornik DMX
1 * zasilacz
1 * Instrukcja obsługi (język angielski)
