Dane techniczne:
Zabezpieczenie przed odwrotną polaryzacją wejścia.
Wbudowana funkcja ochrony przed zwarciem.
Wbudowana funkcja wyłączania termicznego.
Rura woltomierza cyfrowego LED, dokładność jest regulowana, może być skierowana na regulowaną dokładność multimetru.

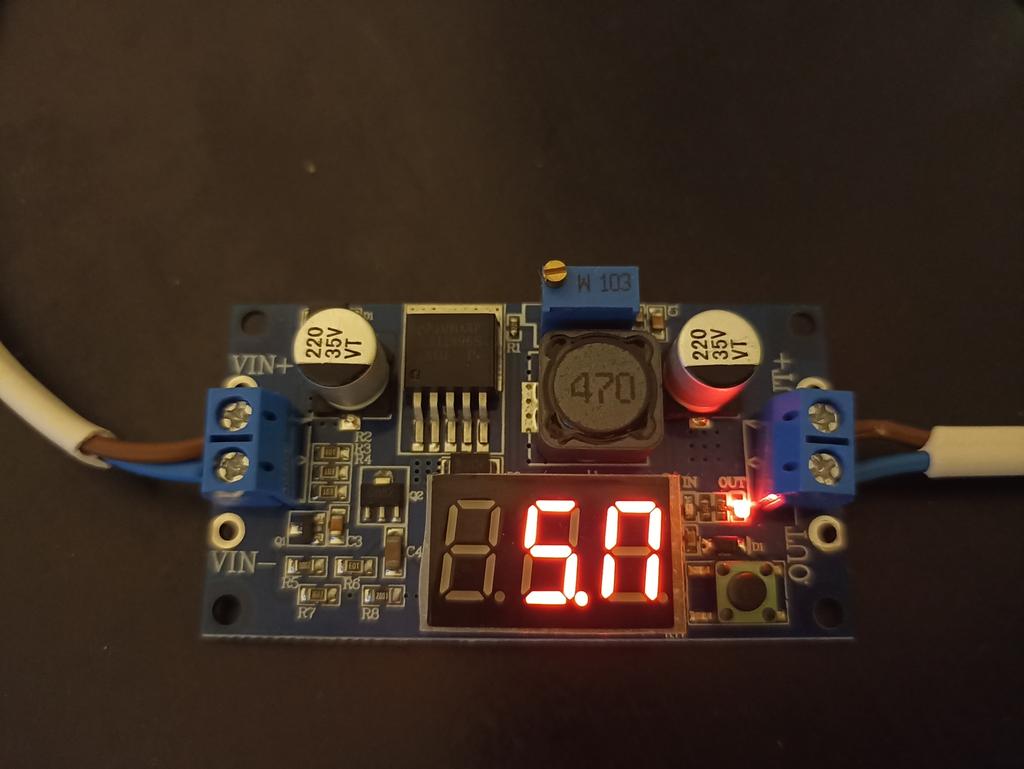

Naciśnij prawy klawisz, aby wyświetlacz pokazywał napięcie wejściowe lub wyjściowe. Gdy prawa dioda led "OUT" pokazuje wyjście, lewa dioda "in" pokazuje wejście.
Rodzaj: Moduł konwertera mocy obniżającej napięcie
Ilość: 1Pc
Zakres napięcia wejściowego: DC 2,5V - 40V
Zakres napięcia wyjściowego: Prąd stały 1,25 V - 37 V
Prąd wyjściowy (Maks.): 3A
Zakres woltomierza: 0 do 40 V, błąd +- 0,1 V
Czerwona dioda LED: Testowanie napięcia wejściowego
Zielona dioda LED: Testowanie napięcia wyjściowego
Sprawność konwersji: 92% (Najwyższy)
Osłabienie wyjściowe: <30mV
Częstotliwość przełączania: 150 KHz
Temperatura pracy: -45 ℃ do + 85 ℃
Rozmiar: 6,6 cm x 3,6 cm x 1,4 cm/2,60" x 1,42" x 0,55" (Około.)

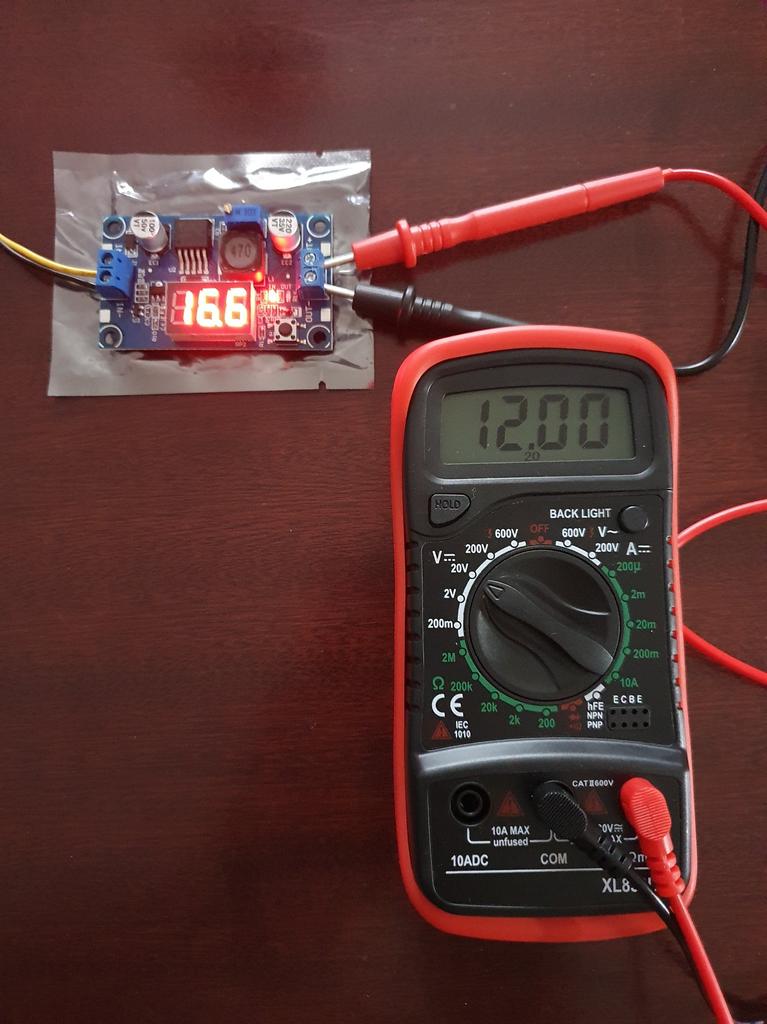

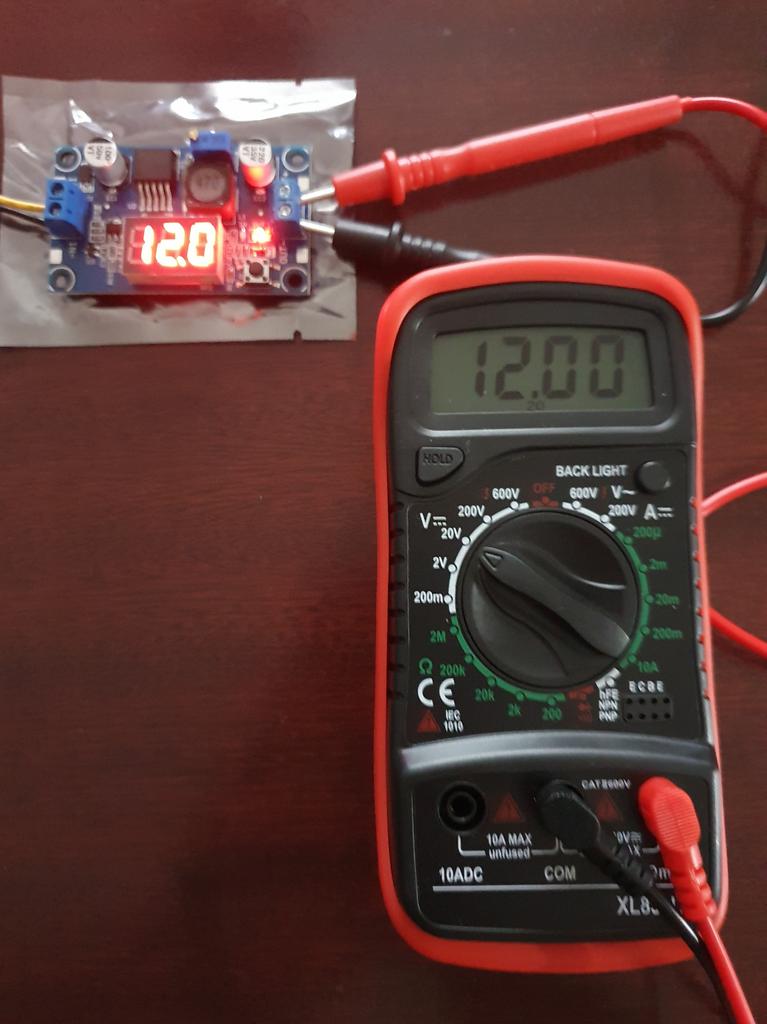

Jak wyregulować dokładność:
Kroki kalibracji napięcia wyjściowego:
Krok 1, wyreguluj prawy przycisk, aby zaświeciła się dioda LED "OUT", woltomierz pokazuje wartość napięcia wyjściowego;. Naciśnij prawy przycisk przez ponad 2 sekundy, zwolnij, woltomierz i dioda "OUT" migają synchronicznie, aby przejść do trybu kalibracji napięcia wyjściowego.
Krok 2, naciśnij prawy przycisk (normalna prędkość), wartość napięcia sumuje się o jednostkę. Naciśnij lewy przycisk, minus jednostka. Ze względu na to, że jednostka jest mniejsza niż 0,1 V, minimalne napięcie wyświetlane jest na 0,1 V, więc musisz ciągle naciskać 1-5 razy, aby zobaczyć zmianę woltomierza o 0,1 V, ile razy woltomierz zmienia się o 0,1 V przez naciśnięcie klawisza, w zależności od aktualne napięcie wyświetlania, im wyższe napięcie, tym mniej naciśnięć.
Krok 3, naciśnij prawy przycisk przez ponad 2 sekundy, zwolnij, aby wyjść z trybu kalibracji napięcia wyjściowego. Wszystkie parametry ustawione na automatyczne wyłączanie w celu zapisania.
Kroki kalibracji napięcia wejściowego:
Krok 1, wyreguluj prawy przycisk, aby zaświeciła się dioda LED "IN", woltomierz pokazuje wartość napięcia wejściowego;. Naciśnij prawy przycisk przez ponad 2 sekundy, zwolnij, woltomierz i dioda „IN” migają synchronicznie, aby przejść do trybu kalibracji napięcia wejściowego.
Kroki 2 i 3, zgodne z metodą kalibracji napięcia wyjściowego.
Uwagi:
Ze względu na różnicę w ustawieniu światła i ekranu, kolor elementu może się nieznacznie różnić od koloru na zdjęciach.
Proszę pozwolić na niewielką różnicę wymiarów ze względu na różne pomiary ręczne.
Paczka zawiera:
1 x Moduł konwertera mocy krokowej
