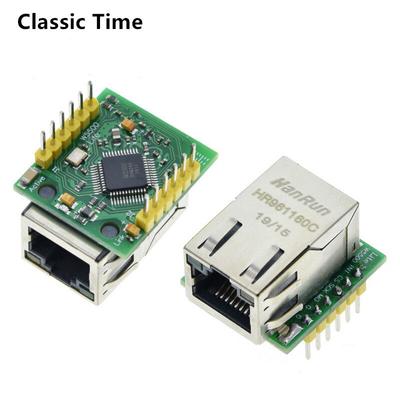

Moduł Ethernet USR-ES1 z chipem W5500
Wbudowany układ Wiznet W5500, który implementuje stos TCP/IP w sprzęcie (w tym TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE), zintegrowana warstwa łącza danych, warstwa fizyczna i 32 KB wbudowanej pamięci RAM do wydajnego buforowania danych. Odciąża główny mikrokontroler od przetwarzania sieciowego, pozwalając mu skupić się na zadaniach aplikacji — znacząco poprawiając wydajność i niezawodność systemu.
Działa jak zewnętrzne urządzenie RAM poprzez uniwersalny interfejs SPI o dużej prędkości 80 MHz, umożliwiając łatwą integrację z różnymi platformami. Cechy automatycznej negocjacji i wyraźne wskaźniki LED stanu. Kompatybilny pinowo z WIZ820io.
Uwaga: Ten moduł wymaga zewnętrznego MCU i podstawowej wiedzy o działaniu W5500. Przykładowy kod STM32 dostarczony.
🔹 Kluczowe cechy：
Szybkie SPI 80 MHz
Stos sprzętowy TCP/IP — nie jest wymagana dogłębna znajomość protokołów
Obsługuje do 8 jednoczesnych gniazd
Protokoły: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Zintegrowany MAC i PHY
Wsparcie Wake-on-LAN
Obsługiwane tryby SPI 0–3
32KB bufor wewnętrzny
10/100M Ethernet PHY
Autonegocjacja (full/half duplex)
Fragmentacja IP nie jest obsługiwana
Praca przy 3,3 V, wejścia/wyjścia tolerujące 5 V
Wskaźniki LED: łącze, prędkość, dupleks, aktywność
Kompaktowa konstrukcja z pinowym złączem
🔹 Specyfikacje：
Moc: 3,3 V (≥200mA)
Berło: 3.3V TTL SPI, 2× listwy pinowe
Rozmiar PCB: 23×25 mm
Waga: 12g
